Pistola de soldar (9 / 13 paso)

Paso 7: revistas contactos

hice revista contactos de la batería. Con basura electrónica que rescatado de la tienda de dólar encontré una placa de metal rígida que caliente pegado en la parte inferior de la revista, esta conectado el extremo positivo de una columna de las baterías a la terminal negativa de la otra columna de baterías, replicando el array de pilas en el soldador store-bought compré.

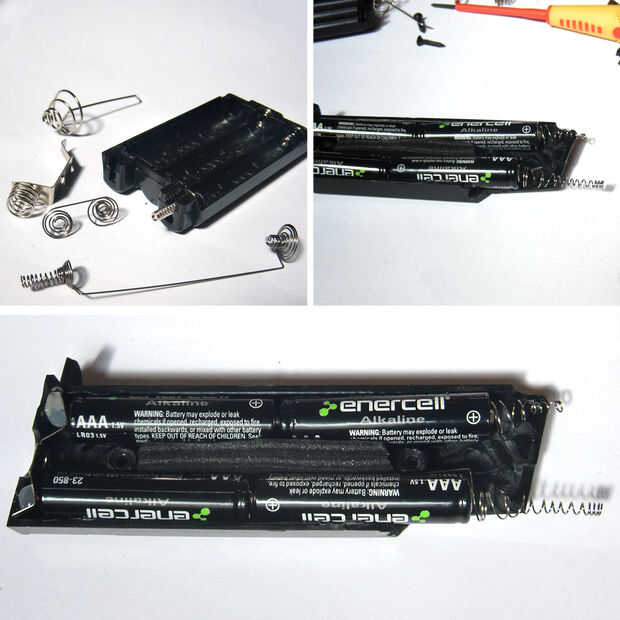

Los conductores que fueron expuestos en la parte superior de la revista necesitan una manera de hacer contacto con el resto del circuito dentro de la pistola, pero no podía ser duro con cable porque quería que el cargador sea extraíble. Para solucionar esto he usado resortes del portapilas de basura electrónica. Después de estirar los resortes para crear un contacto alargado eran caliente pegado en su lugar, haciendo que los extremos positivos y negativos de la matriz de la batería empujando la th etop de la revista, listo para el contacto con el circuito cuando se insertan en el cuerpo de la pistola.
