Pistola de soldar (10 / 13 paso)

Paso 8: completar el circuito

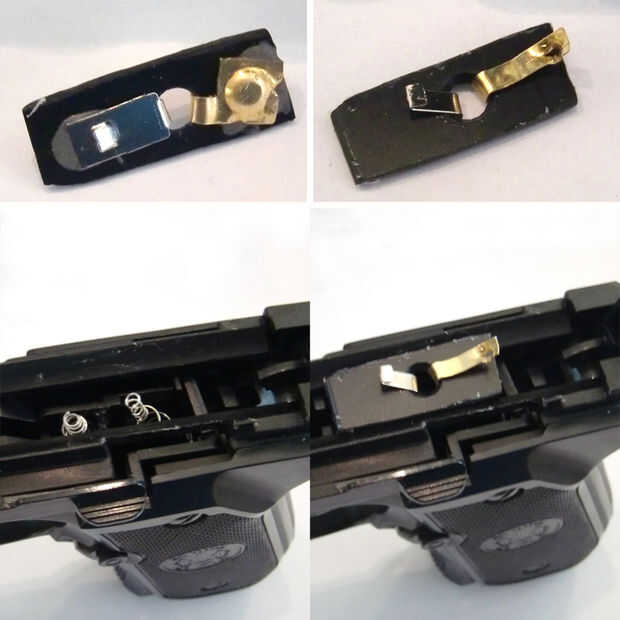

El último paso de este circuito es la placa de contacto para la batería conduce a conectarse, esto se encuentra en el mango de la pistola. Ajustaron dos piezas rígidas de metal a una pieza de plástico con la parte inferior del plástico actúa como una placa de contacto y los cables de la placa del contacto que sobresalen por encima del plástico.

La conexión positiva del barril y la conexión negativa del gatillo ahora pueden soldar a la placa de esta conexión.

El lugar de perfil puede ahora colocarse dentro y encima de la empuñadura de la pistola entre la diapositiva, el perfil de la pieza de plástico tendrá que ser tallado abajo para caber. No pegar en el lugar todavía! A continuación, instale el cargador de la batería modificada y alinee la placa de contacto para cumplir con los resortes del compartimiento de batería. Seguramente habrá una modificación necesaria para el compartimiento de la batería y la placa de contacto para garantizar una conexión segura. Prueba su circuito antes de pegarlas en su lugar!

Cuando usted está satisfecho que tiene una sólida conexión con la placa de conexión de plástico y batería magazing resortes de la placa de contacto plástico pueden ajustaron en su lugar.
