Paso 3: Módulo láser

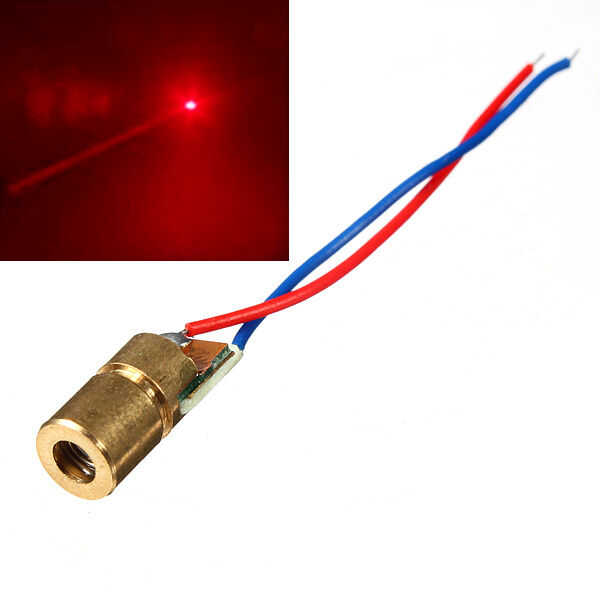

Para el láser he utilizado un módulo de nm (rojo) 650 barato. Compré 5 por 2 Euros. Están disponibles para 5 voltios y 3.3 voltios, pero como modificamos para utilizar la variable tensión de la batería, no es importante que usted elija.
Diodos de láser son extremadamente sensibles para la sobreintensidad de corriente. Estos módulos económicos se muestra por encima de usan un resistor de la serie simple para limitar la corriente a 30 mA: 82 ohm para versiones 5 voltios o 33 ohmios para la versión de 3,3 voltios. Con voltaje variable, un resistor de la serie no mantiene la constante corriente de diodo, por lo que he puesto en cortocircuito hacia fuera el resistor serie pequeño instalado en la parte posterior del módulo y una fuente de corriente constante a 30 mA. El transistor era necesario de todos modos ya que queremos cambiar el módulo del laser encendido y apagado de un microcontrolador que tiene sólo una potencia de 20 mA.
Si la salida del controlador está en posición alta, una corriente fluye a través de 4K 7 resistencia y dos diodos a masa. Los dos diodos actúan como una referencia de tensión fija: mantienen un voltaje de 1,2 voltios en la base del transistor. El transistor va a crear un equilibrio alrededor de una base-emisor de tensión de 0,7 voltios, así que por lo tanto, mantendrá una tensión sobre el resistor de 18 ohmios de 0,5 voltios. Ley de Ohm establece una corriente que fluye a través del resistor de poco menos de 30 mA. Como la corriente a través de la base puede ser ignorada con seguridad, los 30 mA fluye a través del colector y el diodo láser, independiente de la tensión de la batería.
