Paso 1: Preparación y materiales

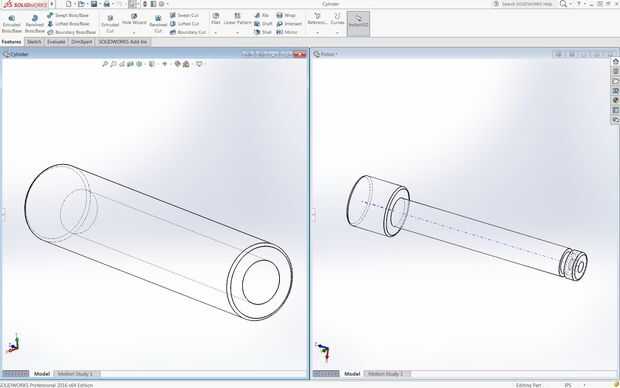

Este no es mi primer intento de hacer un pistón de fuego, mi segundo tiempo realmente. La primera vez que hice esto base de Clickspring hace fuego del pistón. Funciona pero no se siempre sello; demasiadas partes. Así que diseñé mi propia utilizando solidworks para modelo hasta. Puede ver los esquemas en el pdf adjunto. Una de las tolerancias es incorrecta;.495 +.003-.005 (no.050. Hacer los cambios de diseño que desee, pero el diámetro del alesaje del pistón y el cilindro debe tener una tolerancia apretada o el pistón de fuego no va a funcionar.
Elementos que necesitarás son los siguientes:
- barra de aluminio largo de 1 "od x 5"
- 1" od x 5" largo bronce barra (yo usé un trozo de metal de una pieza de fundición en el trabajo)
- 1/2" od x 3/8 id junta tórica (Compro algunos repuestos por si acaso)
- Torno y pedacitos de torneado
- Centro, 1/4", 3/8" 29/64 "y 1/2"
- Fluido de corte
- Una gota de aceite o lubricante
- Un archivo bien
Cuando se trabaja con un torno, asegúrese de que tiene el pelo largo atado atrás y collares sacadas, no quieres ser absorbido por un torno. Si usando el torno correctamente no necesita ninguna protección para los oídos pero necesitará gafas para proteger sus ojos de virutas de metal misiles de vuelo. Consulte el pdf proporcionados por las dimensiones que he usado.
