PIXAR DIY: Lámpara Luxo Jr. (3 / 12 paso)

Paso 3: Hacer referencia a imágenes / dimensiones del gancho agarrador

Empezar midiendo el diámetro de la cabeza de la lámpara.  Puesto que esto como la base es las únicas cosas que no se pueden cambiar el tamaño / escala, dependiendo de su Jr. de Luxo dependerá del tamaño del diámetro de la cabeza de la lámpara.  Todo lo demás el tamaño de la pierna, longitudes de tornillo, conectores V, primavera tamaño debe seguir.  Por ejemplo, la circunferencia de la cabeza de la lámpara era 5'', por lo que cada uno de los vástagos de conexión fueron alrededor de 3''.

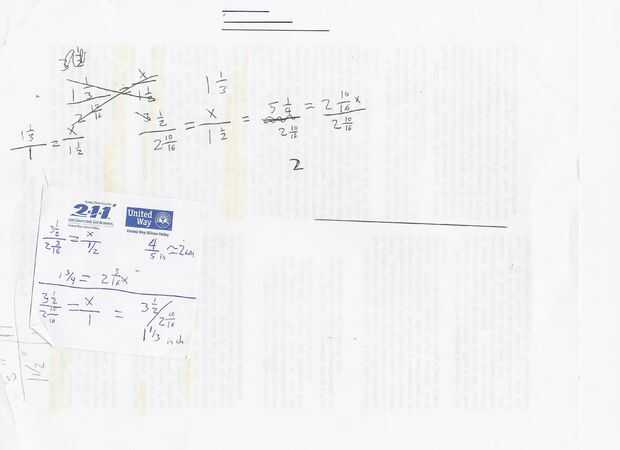

El diámetro de la cabeza siempre se utilizará como denominador común, en el cálculo de las proporciones de tamaño diferentes.

Para referencia, el cociente del diámetro de la cabeza a las barras cuerpo y pierna ~5 en / 3,15 en

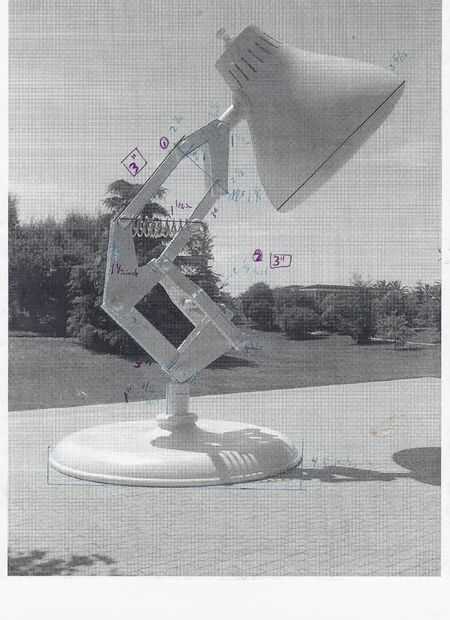

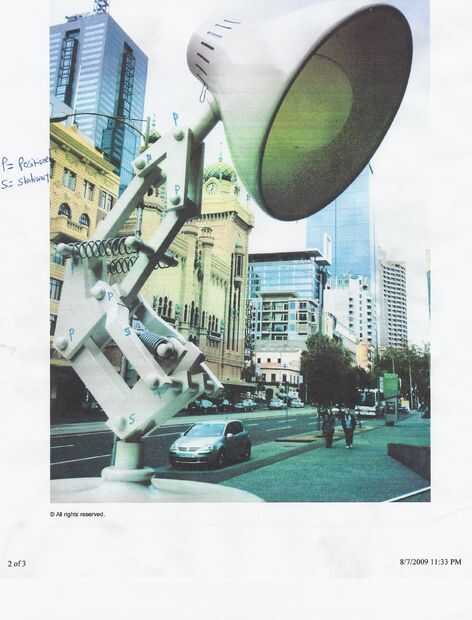

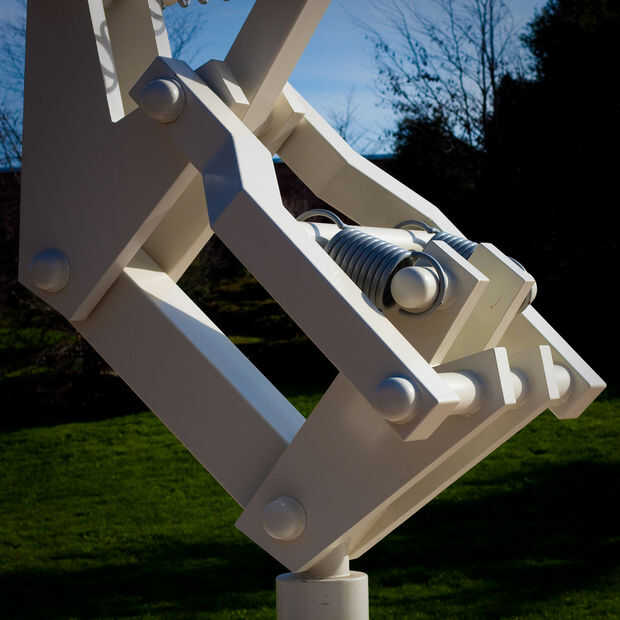

Para hacer mi lámpara como película más preciso posible, terminé haciendo un montón de investigación en tamaño y dimensiones específicas de Luxo Jr. También, aparte de la cabeza, sabía que el resto de sus "patas" de mi lámpara de anglepoise existente podría cortarse a escala, para que se ajuste a mis necesidades. Encontré el debajo de imagen de Flickr y fue perfecto, puesto que dio un buen recubrimiento estructurado para la estatua entera. Imprimir desde mi computadora, hizo algunas relaciones básicas y más o menos había estimado que mi lámpara estarían en alrededor de 1/30 del tamaño de pie en 1 pies de altura.
