PIXAR DIY: Lámpara Luxo Jr. (7 / 12 paso)

Paso 7: En forma de Z barra

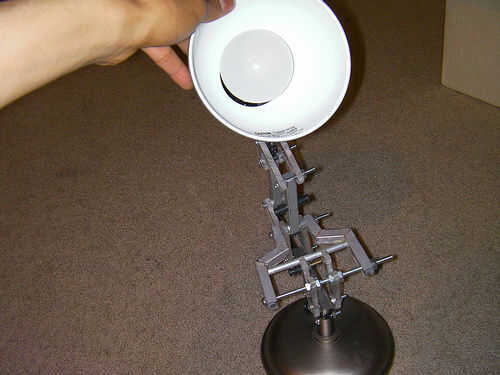

Whoo, muchacho, recuerdo esta parte.  Creación de esta parte de la lámpara era fácilmente el más difícil del proyecto y más tiempo que pasé en él.  No necesariamente porque es tan difícil, pero solo ase las dimensiones específicas de esta pieza única era casi imposible de encontrar.  Si no has notado, las dos secciones de la pierna que conectan bisagra de Luxo Jr V cuerpo a su bisagra de V de la pierna, es este tipo de extendido Z en forma de barra de metal.  Lo que sostiene sus resortes interiores, así como su inferior V - bisagras.

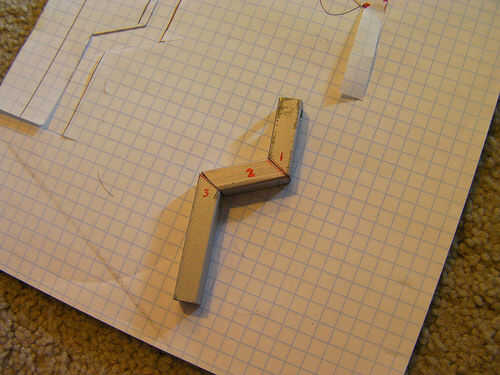

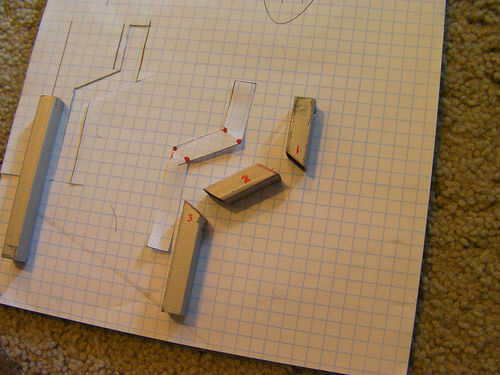

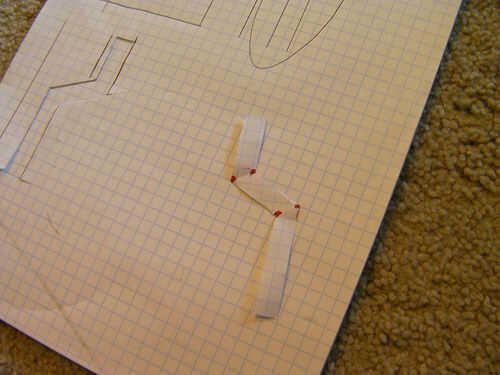

De todos modos, larga historia corta, hice mucho de buscar imagen y finalmente usado estecomo la plantilla básica para mi imagen.  Dio un detalle muy bonito de esa forma específica de la pierna, por lo que he podido crear una plantilla de ella en papel cuadriculado.  Cortar tres piezas individuales de metal de los restantes Soportes rectosy había presentado hasta el ángulo específico.

Toda la altura del soporte debe ser del mismo tamaño que su escuadras rectas de 3 1/2 ''.

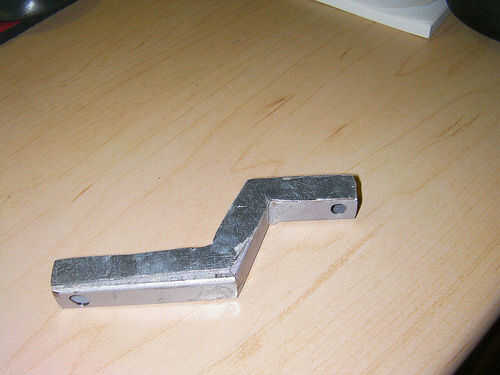

Por cierto, no sé cómo a soldar para que originalmente no tenía idea cómo iba a colocar esta etapa juntos. Lo que finalmente terminé haciendo fue cortar una pierna en forma de Z fuera del metal de hoja y luego conectarlo a la parte posterior con Pegamento del gorila. Ese tipo de cosas es increible para pegar metal.

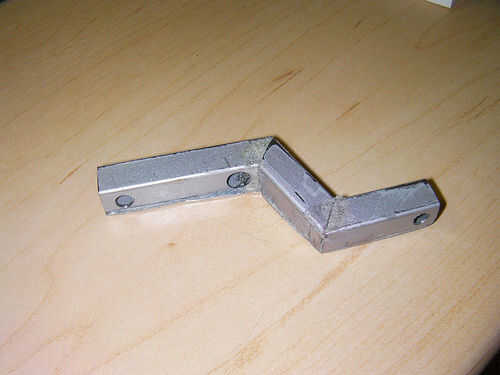

Una vez que están pegando los pedazos juntos, Taladre tres orificios en la barra (uno en cada extremo y luego uno en el interior extremo).  Dos serán para los Agujeros de los tornillos, y la mitad será para sujetar el pasador de Metal, que conecta los muelles.   El metal de la barra separando las dos barras Z debe ser alrededor de 3'' a.
