PIXAR DIY: M-O (microbio Obliterador) limpiador Bot (4 / 10 paso)

Paso 4: Preparar el Rollerball

Bien, ahora que totalmente ha desmontado el juguete M-O, es tiempo para comenzar a trabajar en la electrónica!  En la película WALL-E, M-O viaja a lo largo de la tierra mediante un sistema de pequeños rollerball , que lo puede impulsar a altas velocidades, mientras que limpia.  Crear esto no era fácil y realmente me tomó varios meses de pruebas y experimentación antes de que finalmente se estableció en una idea.  El funcionamiento de mi sistema motor es algo así como una combinación de bicicleta y cadena .  Una pelota de goma densa está situado dentro de una clase de plástico vivienda contenedor.  Son dos motores en opuestos lados de cubierta plástica de la bola y la bola es fijada sobre un clip de axel.  Dos bandas de goma están conectados entre el eje y los motores, y así, cuando los motores giran, giran la bola.

En primer lugar, enderece un clip.  Esto se utilizará como el eje para su rollerball.

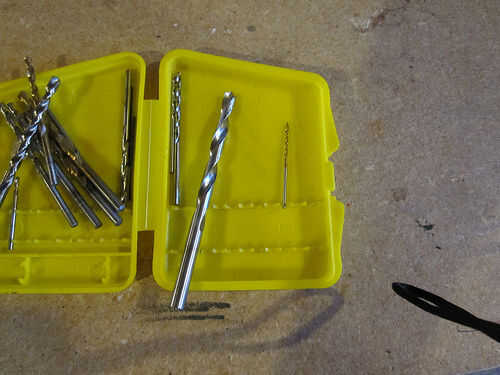

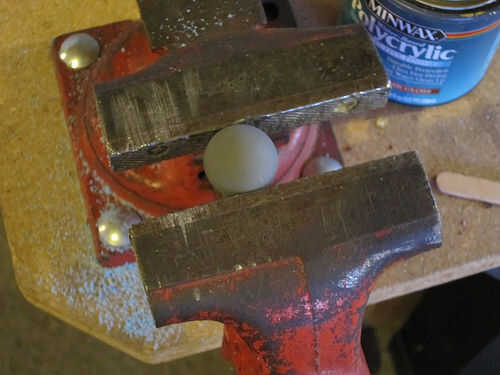

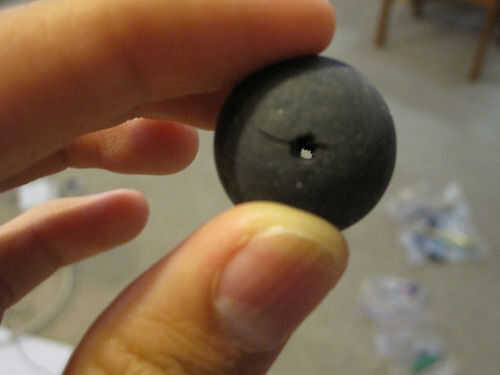

Entonces, usando el metal vice y su taladradoradeltaladro lo más recto posible a través de la mouseball.  sí, ya sé suena difícil (y es realmente) pero hasta ahora no he sido capaz de pensar en alguna mejor manera para mantener la bola dentro de la vivienda y todavía tiene espacio suficiente para los motores que hacen girar.  Tener mucho cuidado mantener la pelota estabilizada lo mejor posible, de lo contrario pueden romper las brocas del taladro.  También, no hacer el agujero demasiado grande, de lo contrario no podrás equilibrar el eje del clip de papel.

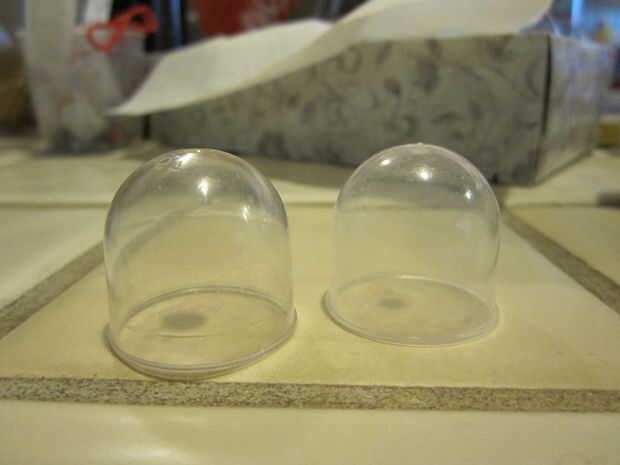

Una vez hecho esto, puede empezar a trabajar en la caja.  Utilizando la dremel broca, dagujeros pequeño arroyuelo a cada lados de la cápsula de la máquina de cuartode plástico, apenas por debajo de la curva de la parte superior (este es donde colocas los motores).  La cápsula de la máquina de cuarto se ajuste bien alrededor de su bola de ratón, así que asegúrese de tener suficiente espacio entre los motores y la bola, por lo que puede girar fácilmente.

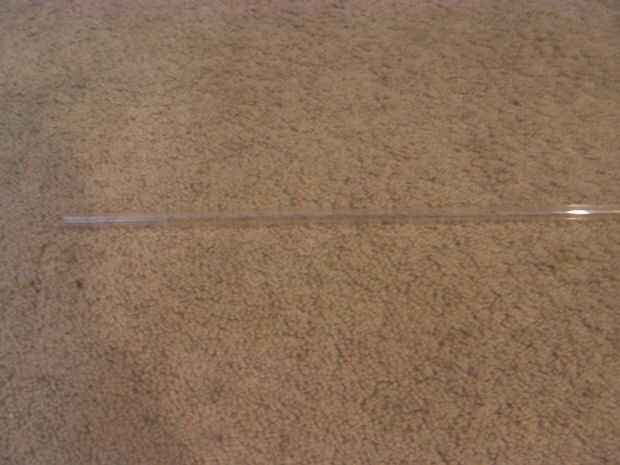

Después de eso, cortar una longitud adecuada de ti tubo de plástico (aproximadamente 1 1/2inches), para que, cuando se coloca el tubo de plástico sobre la capsula de plástico, permitirá a la bola del ratón apenas echar un vistazo hacia fuera desde la parte inferior.

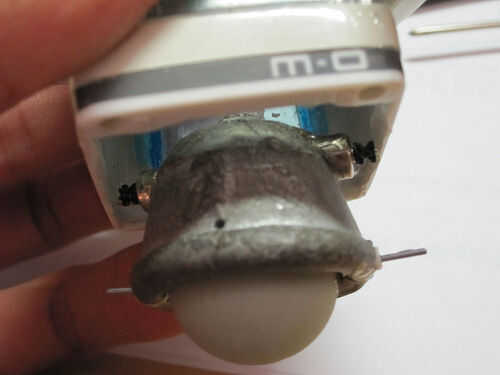

Una vez que termines, puede pegar todo junto (es decir, mouseball en la vivienda, apoyado por axel clip, dos motores de rc mini anterior y luego de alambre a través de la tubería plástica).
