Paso 4: Preparar PIC
En primer lugar, una nota sobre la enumeración de pin, en caso de que usted no está familiarizado con el tema. El pin 1 es indicado por un punto empotrado en una esquina de la parte superior de la viruta; el resto se numeran secuencialmente, va en sentido antihorario alrededor de la viruta. Si no ves un punto en una esquina, usted probablemente está buscando en la parte inferior del chip - Dale la vuelta!

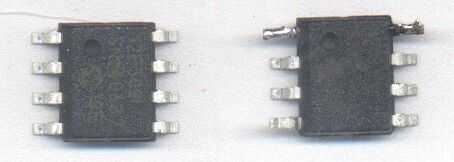

Antes y después de las fotos muestran el punto del pin 1 en la parte superior izquierda - sin embargo no la orientación en que se instalará en el JuiceBox. Preste atención a las fotos! Un PIC instalado al revés probablemente no matará tu JuiceBox, pero tampoco es que va a lograr nada...
Usando alicates, doble suavemente los pines 1, 4 y 8 hasta que punto recto hacia el exterior desde el chip. La idea es impedir que tocar nada en el circuito cuando el resto de los pines que se sueldan en su lugar.
Aplicar un poco de soldadura a los lados superiores de los pines 1 y 8 - que probablemente será más fácil hacerlo ahora que tarde. No se moleste con el pin 4, no se conectará a cualquier cosa.
