Paso 4: Organos de PIXEL 1024 - la versión DIY
Ser un yo mismo, sabía que algunas personas prefieren tener las partes en comparación con el producto completamente montado. Entonces que pueden hacer su propia instalación personalizada, elija su propio marco, etc..Asi que decidimos también hacer disponibles dos versiones DIY de píxel que estamos llamando PIXEL agallas. Tripas PIXEL 1024 cuenta con una matriz de LED de 32 x 32 (1.024 RGB LED) y una versión más asequible, tripas de píxeles 512 con una matriz de LED de 16 x 32 (512 LEDs RGB).
| Piezas incluidas | Especificaciones |
Matriz de LED RGB de 32 x 32 | 1024 RGB LED, 190 mm x 190 mm x 15 mm (7,5 "x 7.5" x 0.625 ") |
 | |
Bluetooth Dongle | |
Fuente de alimentación | Fuente de alimentación 5V potencia 4A |
Cables | Cables de alimentación y LED de matriz datos (IDC) |
Configuración de agallas PIXEL - Video Tutorial
Este tutorial en vídeo (duración: 8:15) camina a través de la configuración de píxeles agallas como las instrucciones paso a paso a continuación.
Configuración PIXEL agallas - instrucciones paso a paso
| Tripas PIXEL incluye una matriz de LED RGB de 32 x 32 IOIOMint Junta + shield de matriz de LED, Bluetooth dongle, cables y fuente de alimentación. | |
 | Coloque juntos el escudo (tarjeta verde) a la Junta de IOIOMint (pizarra). | |
 | Conecte el dongle de Bluetooth | |
 | Voltee la matriz LED y conectar el cable. Nota los dos encima de las flechas grabadas en el lado de la matriz de LED. Asegúrese de que las dos flechas apunten hacia arriba. Conecte el cable al conector de la izquierda. El conector del cable es dentado y pasará sólo una vez. No se utilizará el conector a la derecha. | |

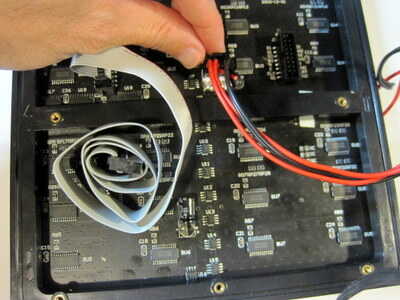

 | Enchufe el cable de alimentación de matriz de LED. Este cable se conecta también solamente una forma. | |

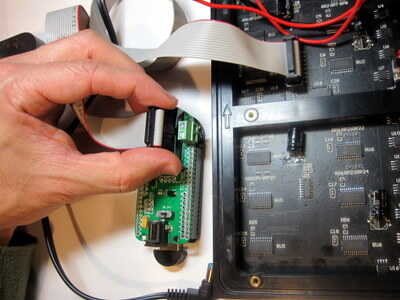

 | Conecte el otro extremo del cable de matriz de LED a la Junta. Al igual que en el lado de la matriz de LED, el cable sólo va en un sentido. | |

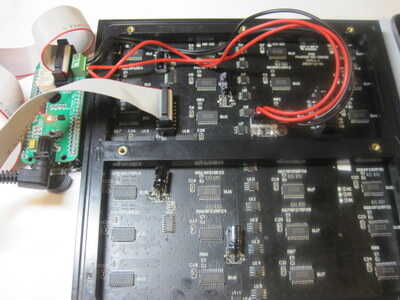

  | Atornille el otro extremo del cable de alimentación de la matriz de LED a la Junta. Este extremo del cable no va sólo en una forma para que tenga muy cuidado de que el cable rojo va al lado de la etiqueta de 5V y el cable negro va al lado de la etiqueta de tierra como se muestra en la imagen. | |
  |
Conecte la fuente de alimentación a una toma de corriente y luego conecte al enchufe en la Junta. Encienda el tablero usando el interruptor, el LED rojo se encenderá.
¡ Felicidades! Ya tienes el hardware conectado y alimentado. Ahora vamos a obtener el hardware hablando con tu dispositivo Android.
Desde tu dispositivo Android, entrar en configuración de Android. Pulse "Bluetooth" y luego buscar dispositivos Bluetooth.

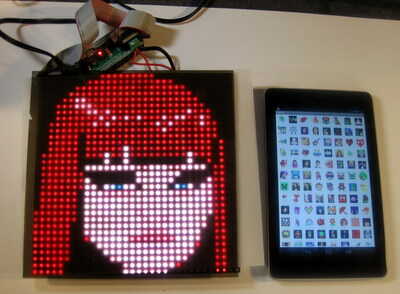

Todo hecho! Ahora es tu turno para instalar PIXEL tripas de alguna manera fresco.

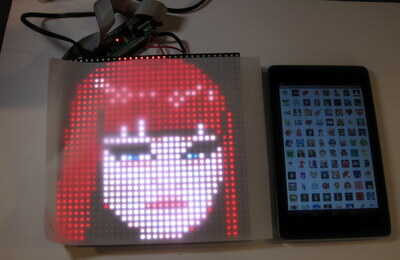

Tenga en cuenta que tendrás mejor resultado difundiendo los LEDs usando una capa fina de papel pergamino o la hoja de acrílico.
