Paso 5: PIXEL Guts 512 - la versión DIY
Aquí es una versión DIY más asequible con una matriz de LED de 16 x 32 más pequeños con total 512 RGB LED. El desafío con 16 x 32 es el inmueble más pequeño por lo que las opciones de contenido será más limitadas. La mayoría de contenido incluido de píxel está optimizado para la pantalla más grande de 32 x 32 aunque todavía mostrará en 16 x 32 pero será escalado y estirada.Tripas de píxeles 512
| Piezas incluidas | Especificaciones |
Matriz de LED RGB de 16 x 32 | 512 LEDs RGB, 95 mm x 190 mm x 12 mm (3,75 "x 7.5" x 0.472 ") |
 | |
Bluetooth Dongle | |
Fuente de alimentación | Fuente de alimentación 5V potencia 4A |
Cables | Cables de alimentación y LED de matriz datos (IDC) |
Configuración de agallas PIXEL - Video Tutorial
Como referencia, mirada de animaciones lo mismo aquí en las entrañas más grandes del PIXEL 1024.
Configuración PIXEL agallas - instrucciones paso a paso

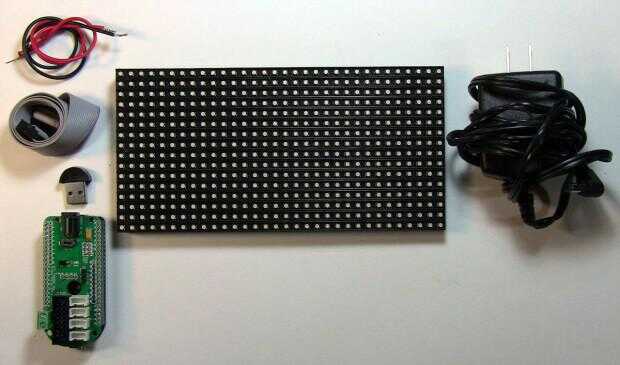

| Tripas PIXEL incluye una matriz de LED RGB de 16 x 32, IOIOMint Junta + shield de matriz de LED, dongle de Bluetooth, cables y fuente de alimentación. | |

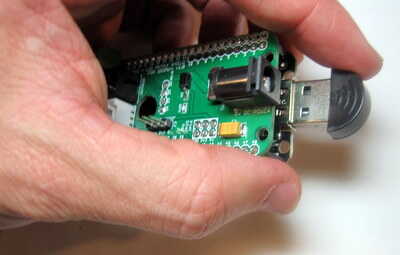

 | Conecte el dongle de Bluetooth | |

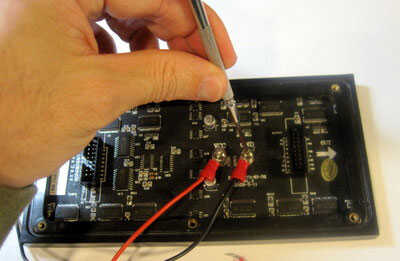

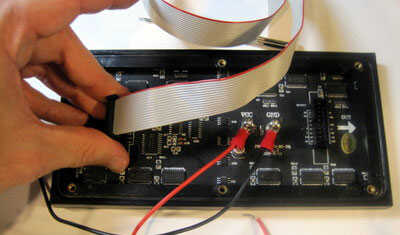

  | Dé vuelta la matriz LED y conectado el cable rojo a la terminal VCC y el cable negro a la terminal GND. Asegúrese y obtener la polaridad correcta ya que podrá dañar el tablero si no. |

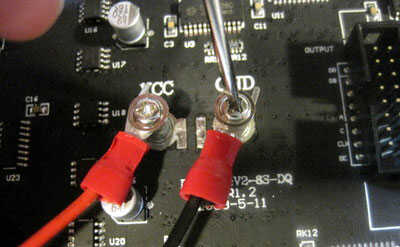

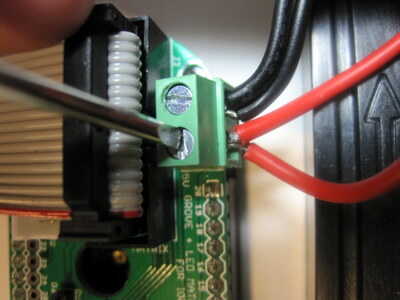

Atornille el otro extremo del cable de alimentación de la matriz de LED a la Junta. Tenga muy cuidado que el cable rojo va al lado de la etiqueta de 5V y el cable negro va al lado de la etiqueta de tierra como se muestra en la imagen.

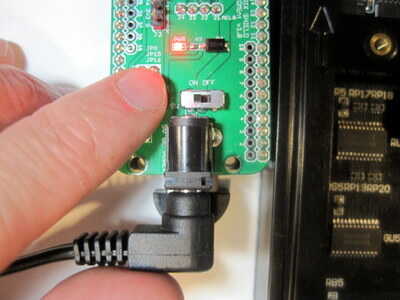

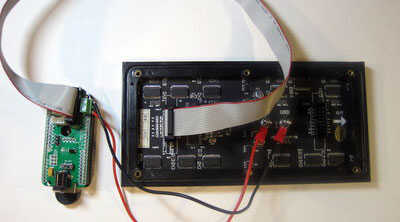

Conecte la fuente de alimentación a una toma de corriente y luego conecte al enchufe en la Junta. Encienda el tablero usando el interruptor, el LED rojo se encenderá.
¡ Felicidades! Ya tienes el hardware conectado y alimentado. Ahora vamos a obtener el hardware hablando con tu dispositivo Android.

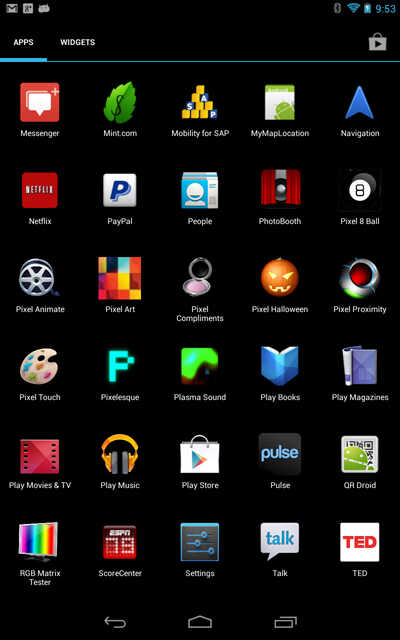

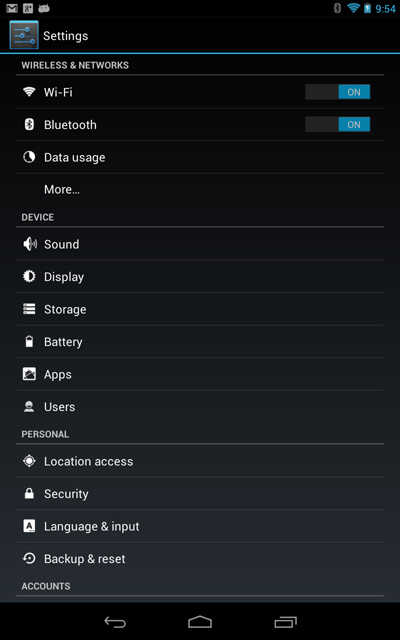

Desde tu dispositivo Android, entrar en configuración de Android. Pulse "Bluetooth" y luego buscar dispositivos Bluetooth.
Aplicaciones del píxel le espera la matriz de 32 x 32 por defecto por lo que sólo tendremos que ir a configuración de la aplicación y Dile que estamos utilizando la matriz de 16 x 32.

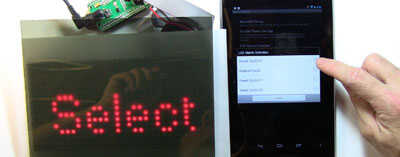

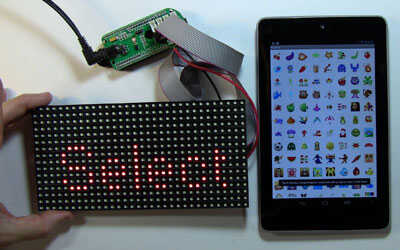

De configuración de la aplicación, toque "LED matriz de selección" y, a continuación, pulse "Seeed 16 x 32 V1".
Esta voluntad guardada y sólo debe hacerse una vez.
Cierre la aplicación y reinicie.

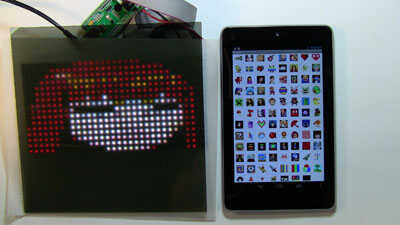

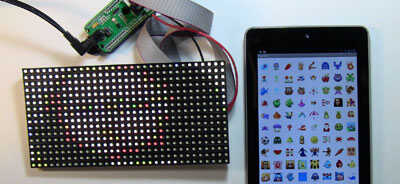

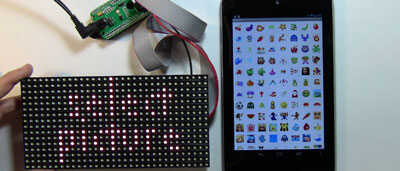

Ahora sólo presione cualquier imagen para mostrar en la matriz de LED.
Todo hecho! Ahora es tu turno para instalar PIXEL tripas de alguna manera fresco.
Si no te importa compartir, nos encantaría que si publicaste la instalación en la Página de facebook de píxel.

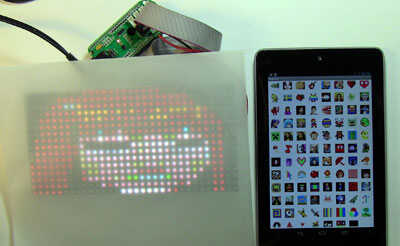

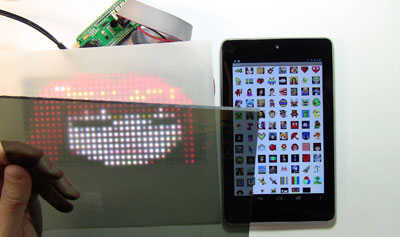

Tenga en cuenta que tendrás mejor resultado difundiendo los LEDs usando una capa fina de papel pergamino o la hoja de acrílico.
