PIXEL - arte interactivo de LED (8 / 13 paso)

Paso 8: IOIO tablero y pantalla de matriz de LED

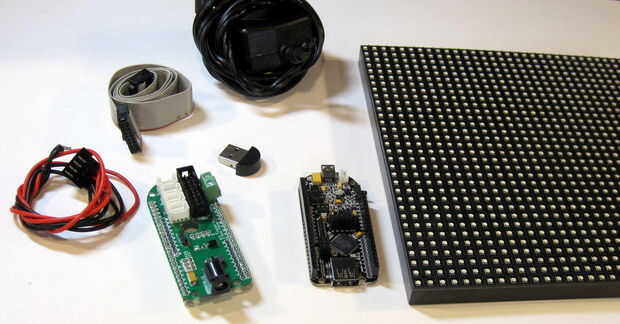

La parte hardware del PIXEL se basa en la plataforma de código abierto IOIO que controla una matriz de LED de 32 x 32 por un total de 1.024 RGB LEDs en total. Para aquellos familiarizados con Arduino, IOIO es similar con la diferencia primaria que IOIO viene con bibliotecas Android dedicadas y significado de firmware que sólo necesita concentrarse en la capa de aplicación para Android. Las cosas de nivel inferior (firmware, conectividad Bluetooth, etc.) es todo cuida para usted. Un Arduino separado como bosquejo en su tablero del microcontrolador por ejemplo no es necesario. A desarrollar en Android usando las librerías de java IOIO que manejar comunicaciones (E/S digitales, entradas analógicas, salidas PWM, SPI, TWI) al hardware para usted.

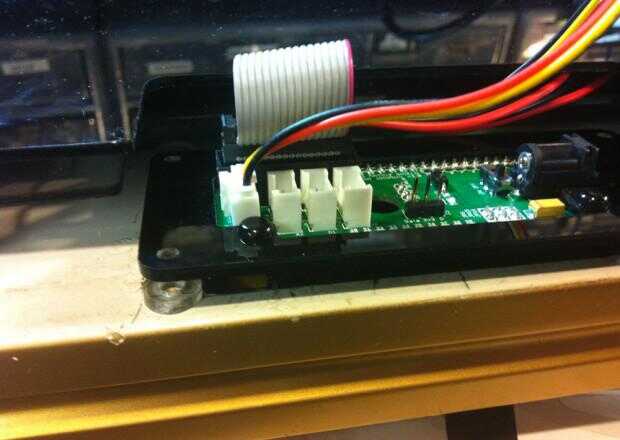

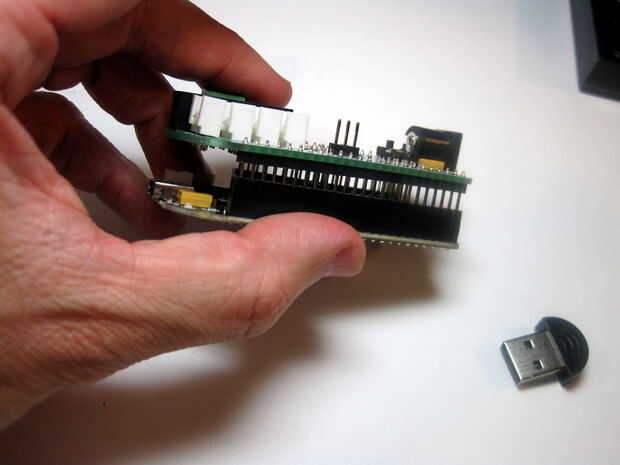

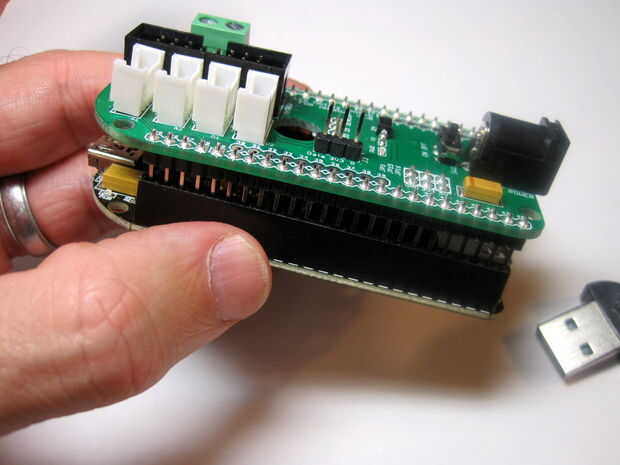

PÍXEL utiliza un tablero IOIO modificado llamado IOIOMint. Un

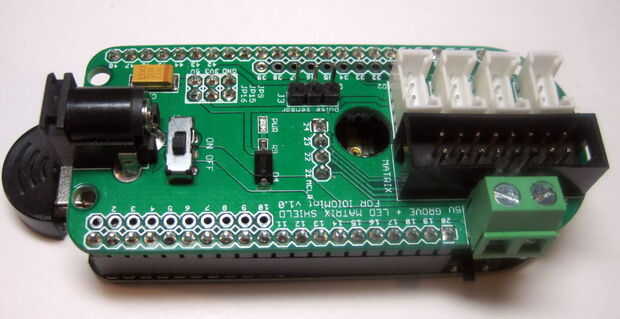

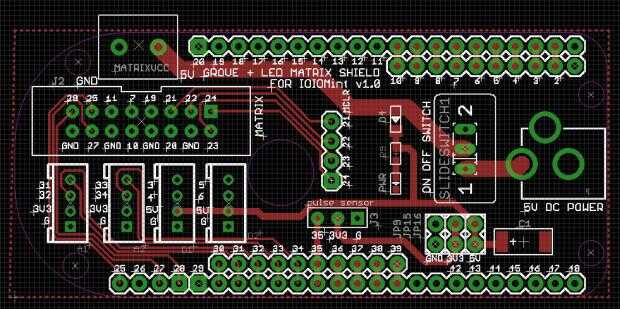

se sienta encima de IOIOMint para las conexiones de matriz de LED (proteger archivos Eagle CAD). PIXEL viene con

. PIXEL incluye cuatro puertos de Grove en total con uno utilizado para arriba por sensor de proximidad de IR oculto del píxel. Grove es una interfaz de conector de sensor creada por Seeedstudio. Utiliza un sensor basado en Grove, puede simplemente enchufar el sensor con ninguna soldadura. Sin embargo todavía necesita para desarrollar la aplicación para utilizar el nuevo sensor.

Ytai fue suficiente para escribir una IOIO API interfaz con matriz de LED de 32 x 32 de píxeles. Tenga en cuenta que se trata de una matriz de LED diferentes que 32 x 32 de Adafruit y 16 x 32 LED matriz.
