Pixel envía contador basado en Arduino (2 / 5 paso)

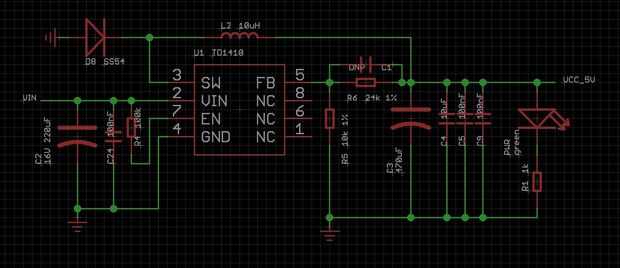

Paso 2: El circuito esquemático diagrama del circuito de alimentación (opcional)

Este es el diagrama esquemático del circuito de potencia para el Arduino y matriz de LED.

Sin embargo, no es necesario en este proyecto si la fuente de alimentación de matriz de LED Arduino Leonadro encabezados de pin.
