Paso 3: Probar la matriz de LED con Arduino
Cuando consigue matriz LED, puede confundirse en las cabeceras de pin en el tablero de LED. Aquí le mostramos cómo funciona el LED y luego escribir algunos códigos para probarlo.
Antes de la codificación, debemos ensamblar componentes para proporcionar un entorno de prueba de código.

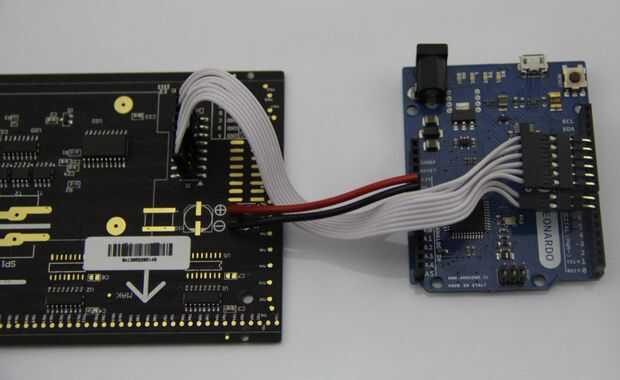

Conectar la matriz de LED con Arduino encabezados de pin:
-conectar al digital 2
-conectar B digital 3
-conectarse C digital 4
-conectar D digital 5
-conectarse OE 6 digital
-conectar el STB digital 10
-conecta R1 a digital 11
-conectarse CLK digital 13
-conectar el GND a GND
En este caso, dibujaremos dos personajes de "你好" en la matriz de LED. Estos 2 caracteres chinos "你好" significan "Hola" en inglés. Tal vez es otra forma de aprender a chino. :)
Si desea conocer todos los detalles sobre el código, puede obtener el código de demostración aquí.
Actualización: la matriz de LED tiene una librería de Arduino en Github.
