Wow, no creo que este proyecto se vieron así en instructables! gracias por echar un vistazo:). Tengo un video cutre que lo subire, pero tristemente fue un idiota y quemado mi teensy... así que voy a publicar un video de todo trabajando más adelante.
Hola Instructables!

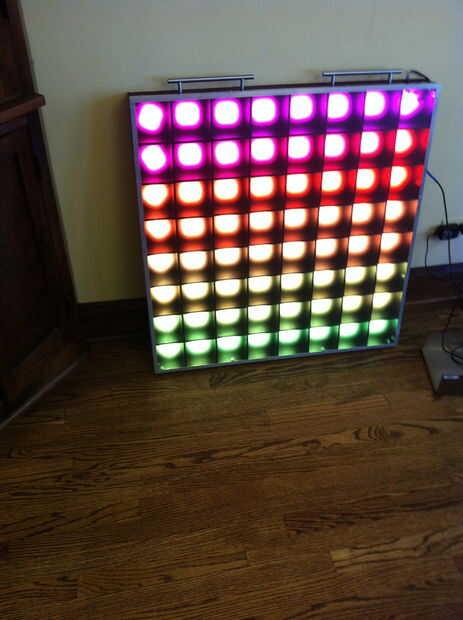

El siguiente es un tutorial rápido sobre cómo crear mi PixelLux, un ultrabright, lo-fi, pantalla de video LED RGB. No dude en dejar preguntas, comentarios o sugerencias! Este es mi primer instructivo, por lo que cualquier comentario es apreciado.
Vamos a empezar.
Lo que se necesita para 1 PixelLux:
cosas:
Base de Arduino o Arduino microcontrolador (utilicé un Teensy ++, disponible aquí)
64 LED RGB digital direccionable
te sugiero usar un mayorista en Alibaba, usé Schenzhen Rita Lighting LTD (esperar lo menos costoso, más larga).
Otras opciones incluyen Adafruit (un poco más caro) y Sparkfun (también más caro)
CC de 12 voltios, 10 amperios de alimentación (tengo una fuente de alimentación variable de 15A de Fry. Es impresionante)
plexiglás helado 1/8" (disponible en un almacén local de vidrio o de acrílico, debe ser un poco más pequeño que la parte posterior)
alambre calibre 20/22
Protoboard o PCB hecha de antemano
Tablero de madera de 32 "x 32" x 1/8" (para la espalda)
18 x 32" x2.75" x1/8"madera (para las paredes interiores y exteriores... Mina eliminada algún enrejado de The home depot)
Tolex (para acabar la luz, yo tengo la mía de mojotone)
Esquinas de aluminio (también para el acabado-todo ferretería tiene estos)
conector de 4 pines (usé un cable de micrófono de 4 pines de radioshack... pero un USB debería funcionar también para instalaciones más pequeñas)
Cableado (el cable de micro de 4 pines no se vende en cualquier lugar así que tuve que hacer mi propio)
Cuadro de proyecto
Cable USB (para programación y alimentación del microcontrolador)
herramientas:
Sierra de mesa
Sierra circular
Sierra del azulejo/del metal
Equipos de soldadura
Taladro (y varias brocas, metal y madera)
Tuercas y pernos (pernos de 1/8" deberían funcionar)
Pegamento para madera
Pinzas (abrazaderas en todas partes)
Pintura en aerosol (yo usé negro en el interior para que se vea menos madera y más acabado)
Tener acceso a una gran cantidad de herramientas que han hecho este proyecto mucho más fácil. Si usted no tiene todo, no te preocupes... este proyecto se puede hacer con un taladro dremmel, Sierra de mano y abrazaderas. usted todavía necesita pinzas. montones y montones de las pinzas. MUCHAS PINZAS.
PERMITE COMENZAR!
