Paso 5: LED de control

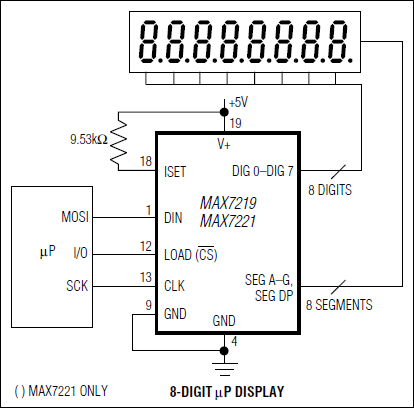

Las pantallas LED requieren una gran cantidad de líneas del IO, mucho más que un Atmega328 pueden manejar. En lugar de utilizar registros de desplazamiento para manejar todos los IOs adicionales, utilicé la MAX7129 máxima. Este chip puede manejar hasta 8 dígitos y se encarga de la multiplexación. También sólo necesita una resistencia para establecer las corrientes para los segmentos de LED y se comunica a través de un protocolo SPI-como, que se explica en la hoja de datos. También toma mucho de la carga de procesamiento en el Atmega, permitiendo que el arduino para centrarse en mantener el tiempo.
Asegúrese de consultar la hoja de datos de las pantallas LED antes de comprarlos si usted planea utilizar este chip. La 7219 está diseñado para ejecutarse displays de cátodo común. Si usas común ánodo muestra puede todavía trabajar (creo) pero se requiere de un cableado.
