Paso 2: cableado

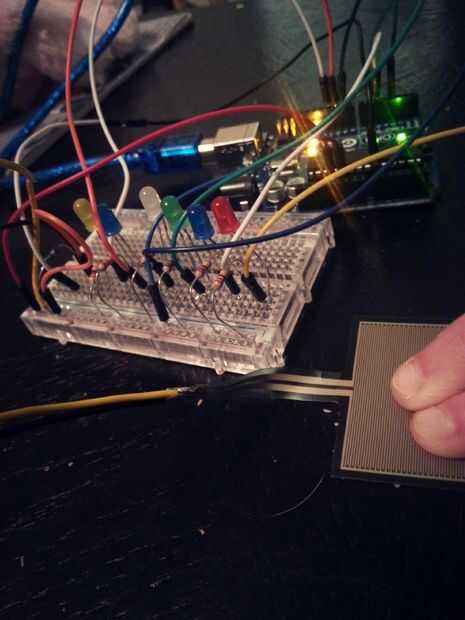

Conectarse desde tu placa Arduino, en primer lugar establecer su tierra, alimentación y un componente (sugiero utilizar A0 como es más fácil hacer un seguimiento de). Adscripción, inserte el sensor de fuerza en el suelo y otro en cualquier fila deseada. Conecte un puente de esa misma entrada desde el sensor de fuerza en una fila aleatoria con el poder. Siguiente usando el resistor de 47 ohmios Conecte dentro de la misma fila del puente siguiente el sensor de fuerza y otra vez en el suelo. Desde aquí tiene su papel importante comunicar el Arduino en el sensor de fuerza.
Desde aquí sobre el uso de 160 ohm resistencias uno de los extremos en línea con el del primer puente y resistor de 47 para conectar otro puente en la misma fila el otro extremo a cualquier número de tu Arduino. En la fila de arriba se introduzca el lado negativo de su LED a un lado de la resistencia y el positivo al puente. Asegúrese de que uno de sus extremos en todas sus resistencias ir al suelo. Repetición de gancho para arriba entre un LED, el puente y el resistor creará tantas luces como usted quiere.

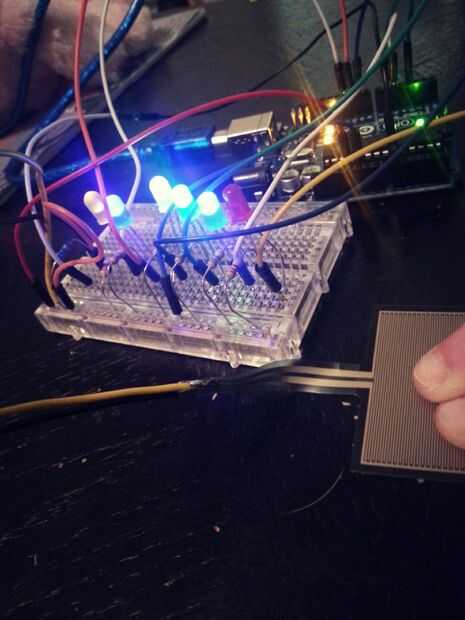

Así cuando solo el LED son luz a pleno potencial y se atenúan cuando se aplica presión escrita desde el código al sensor de la fuerza.
