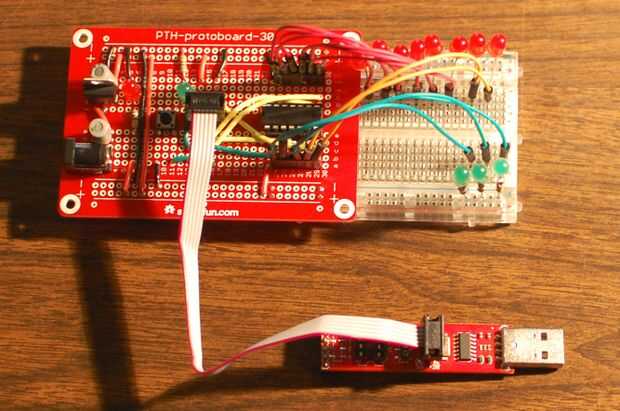

Se trata de una placa de desarrollo para microcontrolador Attiny84. Tha Attiny84 chip tiene 11 pines direccionables con el IDE de Arduino, 8k de memoria flash para el almacenamiento de programa y 512 bytes de RAM disponible para las variables de pila y programa.
Una característica de la Attiny84 que es muy bueno para los programadores de lenguaje ensamblador es un acceso ilimitado a todos los ocho pines en el puerto A registros. Pueden ser utilizados para la escritura digital, digital leer y análogo Lee funciones con o sin resistencias de pull-up interno habilitados. Y cuatro de ellos pueden utilizarse para PWM escribe.
Estoy pensando en utilizar esta tabla para intentar ampliar mis muy limitados conocimientos de lenguaje de ensamblador AVR.
Se necesita:
Solder-capaz de SparkFun protoboard https://www.sparkfun.com/products/12070
2,1 mm barril jack http://www.adafruit.com/products/373
2 - 10mf condensadores electrolíticos https://www.sparkfun.com/products/523
De regulador de voltaje 7805 http://www.adafruit.com/products/2164
2 - resistencia de 1/4 Watt 330-560 Ohm (comprado localmente)
2 - 5 m m LED, uno rojo uno verde (comprado localmente)
22 cable de conexión (yo usé rojo, negro, amarillo y verde comprado localmente) calibre
9 voltios Batería clip http://www.adafruit.com/products/80
Batería de 9 voltios (comprado localmente)
Attiny84 micro controlador https://www.sparkfun.com/products/11232
14 perno IC zócalo https://www.sparkfun.com/products/7939
IDC protoboard ayudante http://www.adafruit.com/products/2105
6mm pulsador interruptor https://www.sparkfun.com/products/97
Pequeño programador AVR https://www.sparkfun.com/products/11801
6-pin IDC enchufe/cable http://www.adafruit.com/products/371
2 x 3 encabezado masculino https://www.sparkfun.com/products/12807
Hombre de cabeceras https://www.sparkfun.com/products/116
Las cabeceras https://www.sparkfun.com/products/115
Deseo era posible comprar todas estas piezas a un solo proveedor para ahorrar en el envío pero ese no es el caso. Muchas de estas partes sólo están disponibles de Sparkfun, y a lo mejor de mi conocimiento, el ayudante de protoboard IDC está disponible sólo de Adafruit.
