Paso 2: Toma de Chip y ICSP encabezado
Lo llamada un ayudante de protoboard IDC es la cabecera en circuito serie programación (ICSP). No tengo la parte de Fritzing así que sólo tienes que imaginar que está ahí. Parece que la parte en la segunda foto. La tercera imagen es su pinout.
Solde el encabezado ICSP en E-14 de agujeros a través de E-16 y F-14 por F-16. Envuelva una venda pequeña de goma alrededor de él para mantener en su lugar mientras se suelda el primer pin.

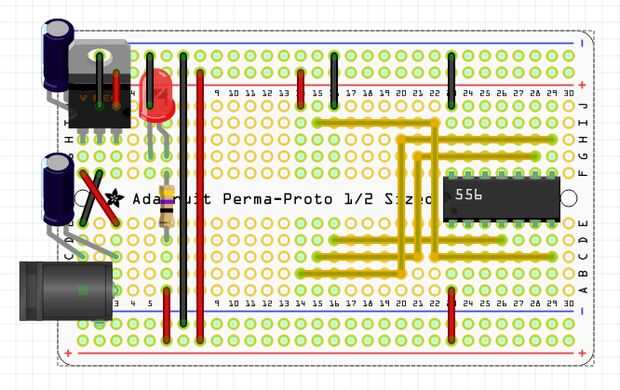

No tengo la parte de Fritzing usé un temporizador 556 para representar los 14 perno zócalo del IC.

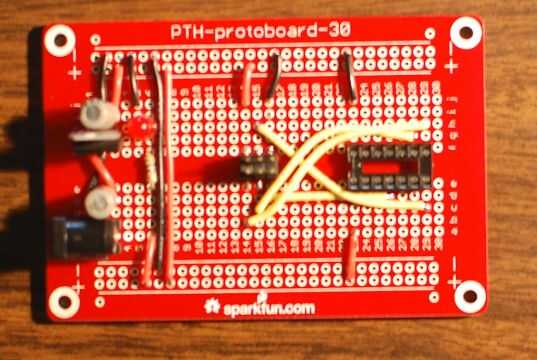

La soldadura del zócalo, los puntos finales con muescas hacia la fuente de alimentación.
Soldar los cables a la energía y tierra carriles y los cables que conectan el chip al conector ICSP, siga el diagrama.
