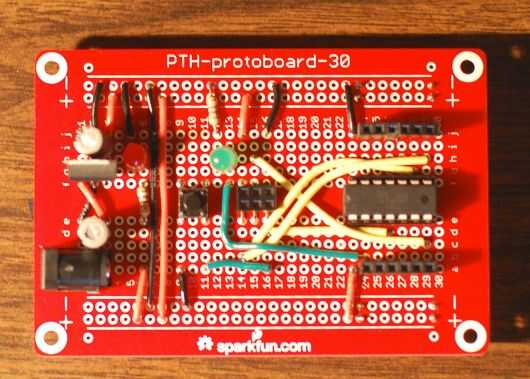

Placa de desarrollo para microcontrolador Attiny84 (4 / 6 paso)

Paso 4: cabeceras

Cortar cuatro piezas de los encabezados de macho con dos pernos.

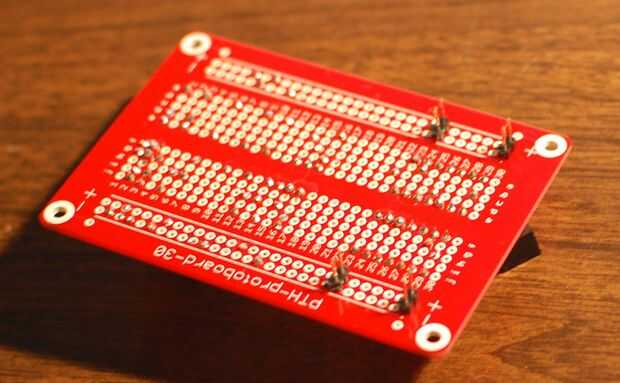

Soldar las cabeceras masculinas desde la parte superior con el lado largo hacia abajo.

Estos pines se utilizan para sujetar la Junta a un protoboard y para activar los carriles de la energía en el protoboard.

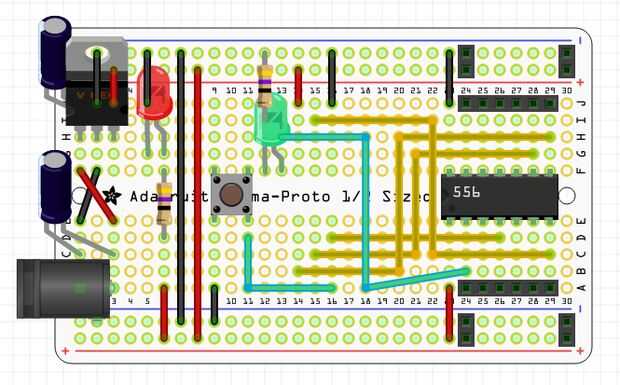

Van en los últimos hoyos en ambos energía y carriles, más lejos de la fuente de alimentación de tierra. Los otros dos van seis lugares atrás, junto a la potencia y cables de tierra al chip. (ver figura tres)

Corte dos pedazos de los encabezados de la mujer, seis pernos cada uno. Deja bastante extra por lo que se puede lijar el borde liso.

La soldadura de estas piezas en agujeros A24-29 y J24-29.
