Placa de desarrollo para microcontrolador Attiny84 (5 / 6 paso)

Paso 5: El programador

El chip Attiny84 del enchufe en la toma, asegúrese de que tiene la muesca de alineación en el chip en el mismo extremo de la muesca en el zócalo.

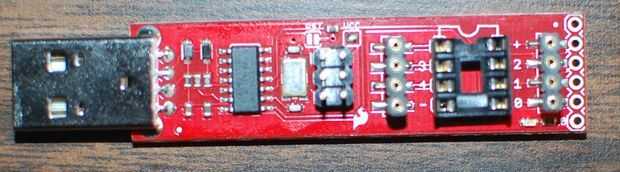

Solde el jefe del pin de 2 x 3 de hombre en el espacio vacío de 2 x 3 en el pequeño programador de AVR. Los pasadores de apuntan hacia arriba en el mismo lado que la toma de corriente.

Si te fijas bien en la primera foto te darás una pequeña línea vertical justo a la izquierda del eje superior izquierdo. Este es el marcador un número pin en el pequeño programador de AVR.

En el tablero Pin número uno es más cercano a la fuente de alimentación.

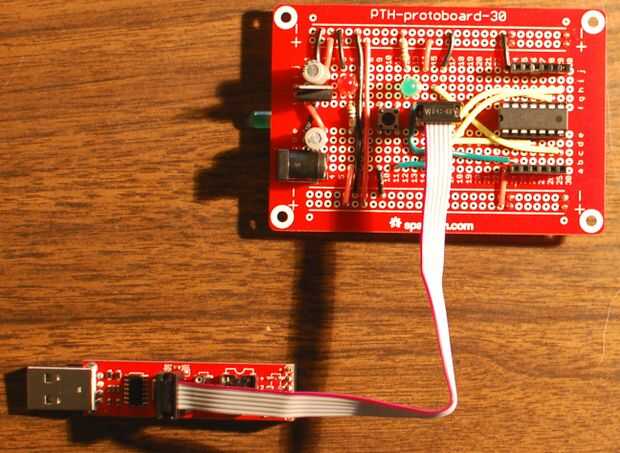

Conecte el cable ICSP como en la segunda foto.

Siga este enlace para obtener instrucciones sobre cómo agregar las definiciones de Attiny84/85 para el IDE de Arduino: https://learn.sparkfun.com/tutorials/tiny-avr-pro...
