Paso 6: Conexiones y pruebas

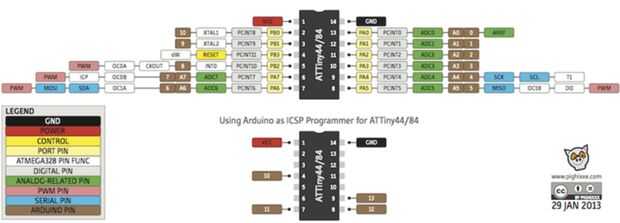

Este es el diagrama del pinout para el Attiny84. Si está utilizando el Arduino IDE utiliza los números en color marrón.
Para probar tu conexión Junta un LED con una resistencia en serie a cada pin digital 0 - 10. No ponga un LED en el pin físico cuatro, que se restablece.
Copiar/pegar el siguiente código en el IDE de Arduino y subirlo a la placa:
Funcionar y el LED debe parpadear en secuencia.
