Placa de número de dirección calle (3 / 9 paso)

Paso 3: líneas y optimizar el vector de orden

Al diseñar piezas que se fabrican usando un cortador de plasma, puede asegurarse de que todos los bordes cortados en la parte final será tan uniforme y agudamente definida como sea posible manteniendo las características de corte de plasma dos siguientes en mente:

• El diámetro de un agujero de piercing será notablemente más grande que la anchura de la ranura de corte
• El borde derecho del corte será más casi perpendicular a la superficie del metal que el borde izquierdo del corte (los bordes de la "derecho" e "izquierdos" se determinan con relación a la dirección que la cabeza de antorcha de plasma se mueve durante el corte).

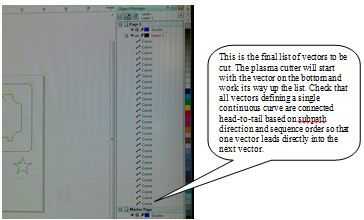

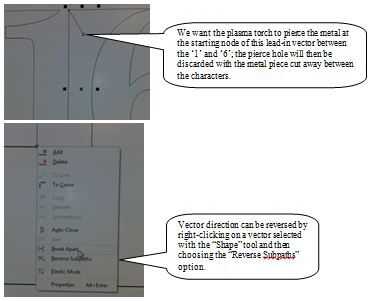

Ya que queríamos tener la más alta calidad acabado los bordes de la placa, añadimos vectores de entrada para permitir que la cabeza del soplete crear perforan los orificios de los bordes de la pieza terminada. También hemos ajustado las direcciones de los vectores para que el borde acabado se realizaría siempre desde la parte derecha de la corte (en esencia, este significado cortar bordes interiores con un recorrido de la antorcha a la izquierda y los bordes exteriores con un recorrido de la antorcha hacia la derecha). Por último, reordenan los vectores para asegurarse de que se cortaron en el orden deseado.
