Placa de relé de I2C (9 / 10 paso)

Paso 9: Arduino y la placa de relé de I2C

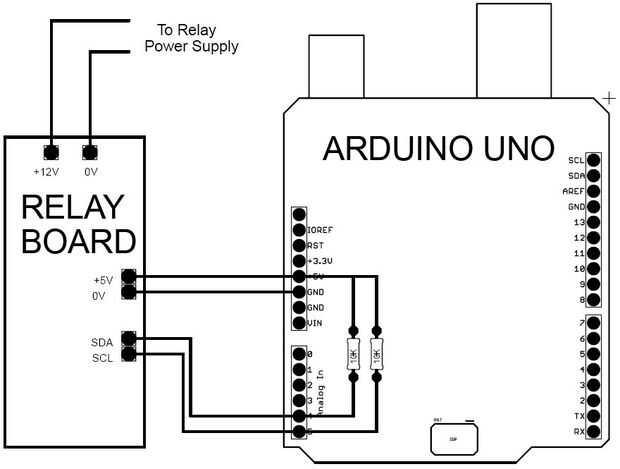

Conectan el tablero a tu Arduino.

A continuación es un simple boceto para el uso de los tableros de relés de I2C.

En este bosquejo, sólo la biblioteca de "alambre" se utiliza. Debido a la fácil comminucation en el Bus I2C, todas las comunicaciones para el MCP23017 está incluido en el bosquejo.

¡ Disfrute!
