Paso 1: Forma Normal para conducir un solo relé

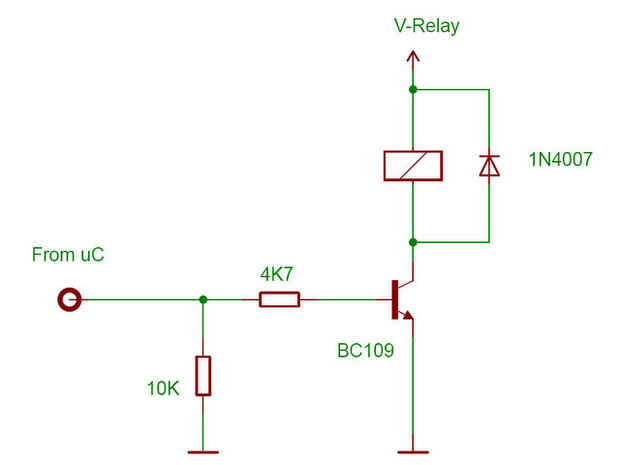

Normalmente, con un circuito de conducción sólo un mínimo número de relés, la mejor manera es usar un circuito controlador de transistor como se muestra. Es sencillo, barato y efectivo.
Las resistencias ofrecen hacia abajo a la tierra y limitación de corriente base del transistor.
El transistor se utiliza para aumentar la corriente disponible para controlar un relé. Con sólo 1mA de la clavija del micro controlador, el transistor puede conmutar una carga de 100mA. Más que suficiente para la mayoría de los tipos de relés.
El diodo es un diodo de fly-back, protegiendo el circuito de puntas de alta tensión durante la conmutación del relé.
La ventaja de usar este circuito, es que el relé de voltaje de operación puede ser diferente de la tensión del micro controlador. Así, en lugar de utilizar un relé de 5V, uno puede utilizar cualquier voltaje DC de hasta 48V.
Hay una desventaja. Aunque el circuito sólo utiliza 4 componentes, todo se suma rápidamente si se necesitan más de unos 4 relés. Así que ¿qué hacer si desea unidad 8 relés, pero quiere mantener el tamaño del PCB tan pequeño como sea posible?
