Placa de relé de I2C (8 / 10 paso)

Paso 8: Conexión de la placa de relé de I2C

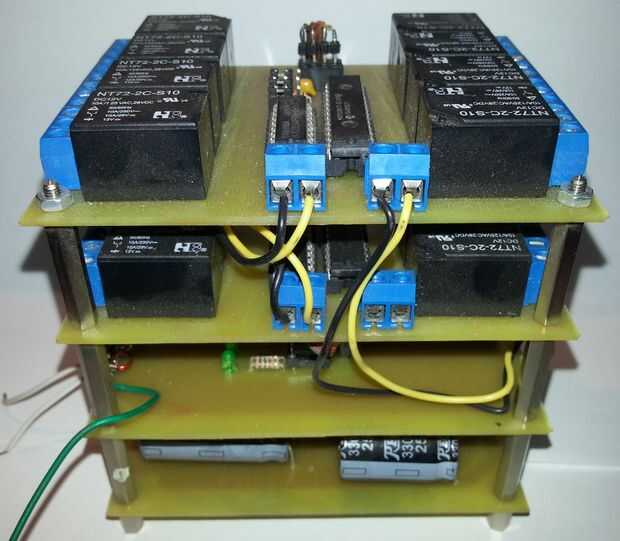

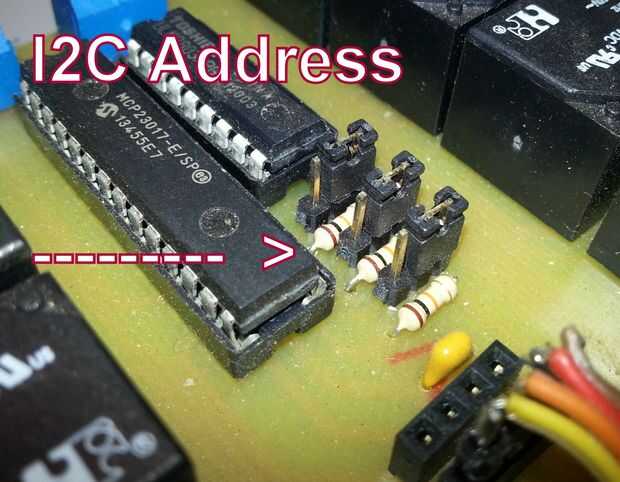

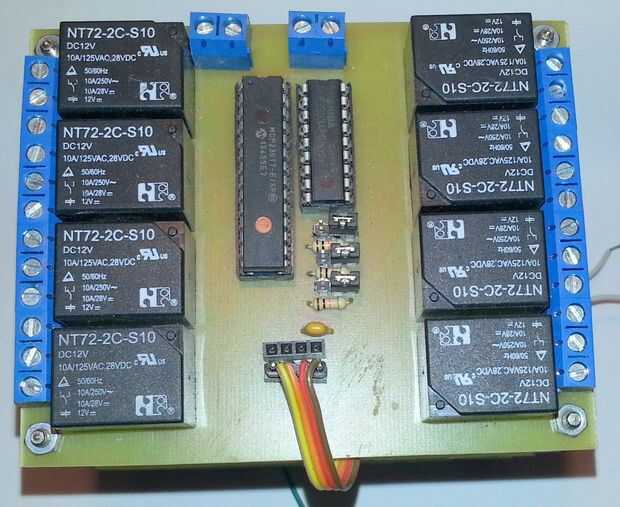

El proyecto muestra, utiliza relés de 16, que contiene dos placas de relés de I2C. La dirección de los tableros se fijan a 0 y 1 respectivamente. Como puede verse, las conexiones entre los diferentes tableros de PC ahora se mantienen al mínimo.

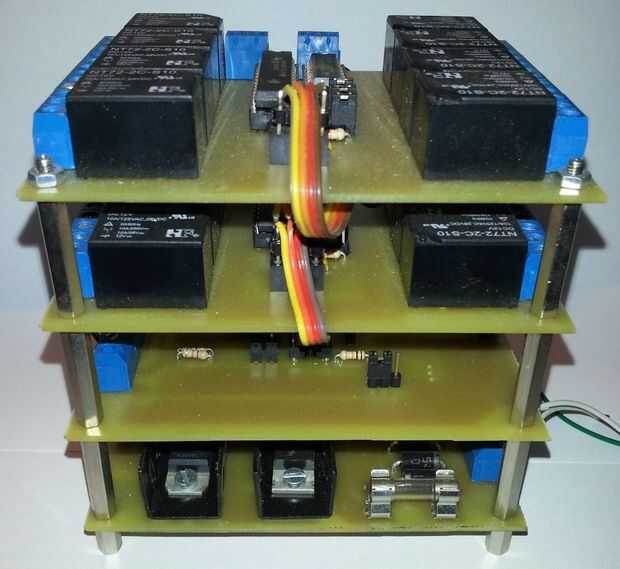

Sólo tiene que conectar el + 5v, 0V, las líneas SDA y SCL a un autobús de I2C Arduino usando cable de cinta.

Conecte el relé de V requiere a la Junta.
