Placa hackeable prototipos basados en Arduino (3 / 6 paso)

Paso 3: Diseño

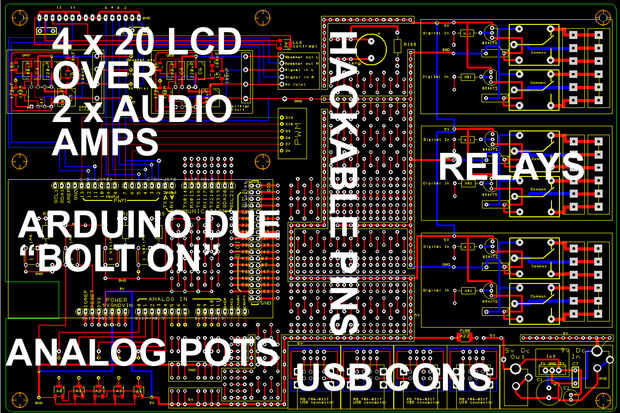

Una de las cosas que quería conseguir era un diseño que la gente podía entender relativamente fácilmente físicamente mirando el tablero en lugar de consultar un manual de instrucciones. Por este motivo, la Junta se presenta con los circuitos de diferentes componentes de edificios rodeados por cuadrados amarillos con puntos muy claros de entrada y salida para las conexiones relavant. Por ejemplo, los amplificadores audio están dispuestos en bloques aseados y la señal de entrada, salidas etc. están recogidos en su propio bloque poco más conexión volando los cables de altavoz. Todos los bloques de circuito componente fueron probados en proyecto anterior así que todo lo que tenía que hacer era organizar en un formato bien organizado para que sea entendidos y aplicadas por otras personas, no sólo yo también!

Aquí está una lista de todas las características:

Perno en Arduino debido
Tornillo 4 x 20 LCD
Amplificadores de audio x 2
Circuito de termopar de tipo K (no se muestra a continuación)
Relés de x 6
Pots analógicos x 5
Pote de contraste de LCD x 1
Interruptores momentáneos x 4
Regulador de potencia independiente con fusible
Gran número de pernos liberable en formato de 1/10 pulgadas incluyendo DIP8 en varios diversos patrones
Conectores USB para sensores etc. x 8
PCB montado mini altavoz
Dos caras, chapado en oro Junta, con casquillos de perno muy durable para volver a trabajar
Pistas de tierra y 5 voltios largo y fácilmente identificables

Muchos de los componentes de la Junta son obvios y otros, por ejemplo en las secciones de amplificador de audio, se detallan en el texto sobre la placa misma. Algunos de los componentes son de montaje superficial, pero ninguno demasiado pequeño para soldadura manual. Un soldador estándar 40 vatios y una lupa son todas las herramientas necesarias. La lista definitiva de componentes dependerá del proyecto que debe ser producido.
