Pude ver un poco de deformación en el acrílico debido a la presión de la fijación pernos porque el acrílico se estaba convirtiendo en suave de calor consiguiendo a través de la placa base. Entonces sabía que tenía un problema de diseño con mi placa y es necesario hacer algunos cambios para corregir la situación antes de destruyera el motor.
Este Ible muestra las mejoras a la placa que levantó la barra para lejos y alcanzó temperaturas que trajeron el tubo acrílico al borde del punto de fusión y cómo resuelto los problemas de sobrecalentamiento.
Tengo que decir en este punto que estos motores pequeños son la AK47 del mundo esterlina, puede no ser todo lo que bien construido pero pueden tomar algún castigo y siguen funcionando con un poco de limpieza y aceite. Estoy seriamente impresionado con esto ahora después del abuso su estado poner a través de en el nombre de la investigación y la simple y cachondeo.
---La causa del problema---

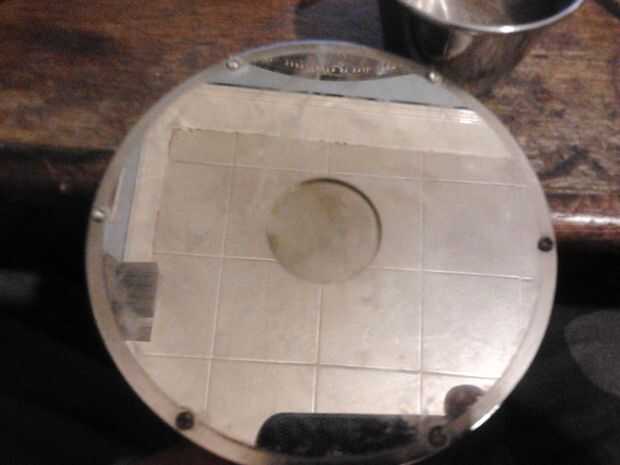

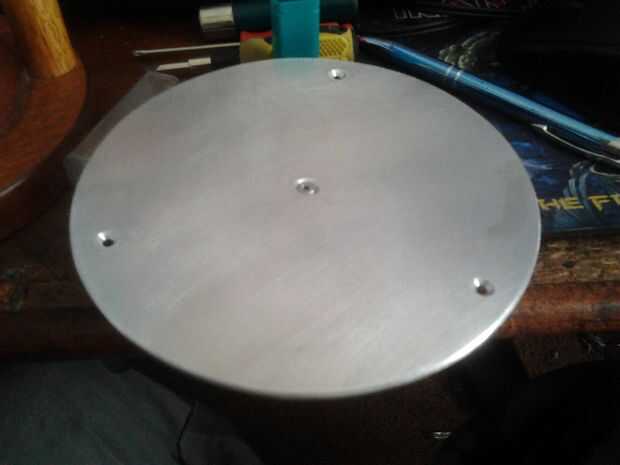

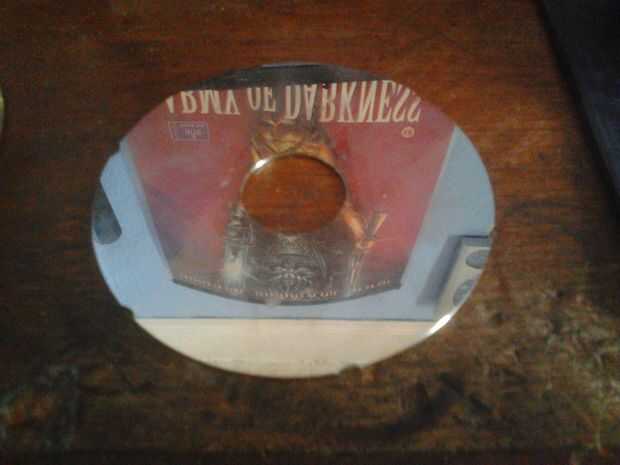

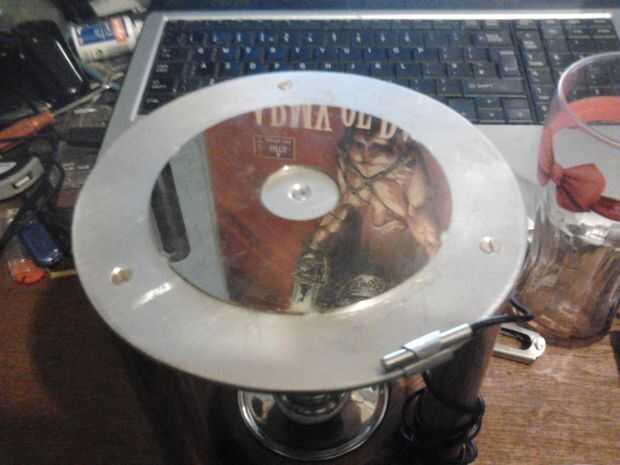

Descubrí que un plato de disco duro es un ajuste casi perfecto de la base de este motor. Requiere un poco más de un archivo en los 6 puntos donde están los tornillos. el agujero en el centro es útil ya que deja un poco frío el punto tan
Esperemos que la varilla de desplazamiento será no fuego.
El plato del disco como una canalización vertical trabajó mucho para así como su un un conductor perfecto, porque es perfectamente plano lo tiene una gran superficie en lugar de las monedas de cobre desiguales que sólo estaría en contacto con la placa base en unos momento en cada moneda. Comencé a notar una ondulación en el tubo de acrílico como había alcanzado una temperatura lo suficientemente alta para suavizar el acrílico y la presión de los tornillos de sujeción había exprimido el acrílico suave.

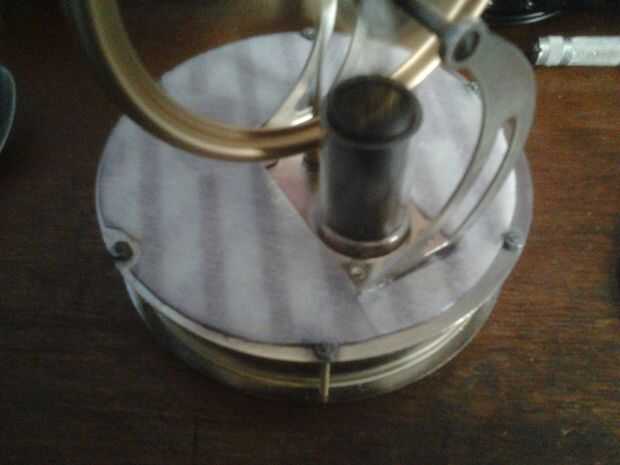

También reemplacé el TP mojado feo con las esteras de filtro de campana extractora como que no se caiga a pedacitos en cuanto se moje. Esto funcionó incluso mejor entonces el TP como pude adaptar a la forma de la placa superior. Me pareció que se asignan de calor enrollado alrededor de la placa caliente y haciendo que el agua en el teclado mojado para evaporar muy rápidamente pidiendo más agua que se agregará siempre 10 minutos más o menos.
----------------- the fix --------------------
Así que tiempo para marcar hacia atrás un poco y la temperatura abajo y más controlable.

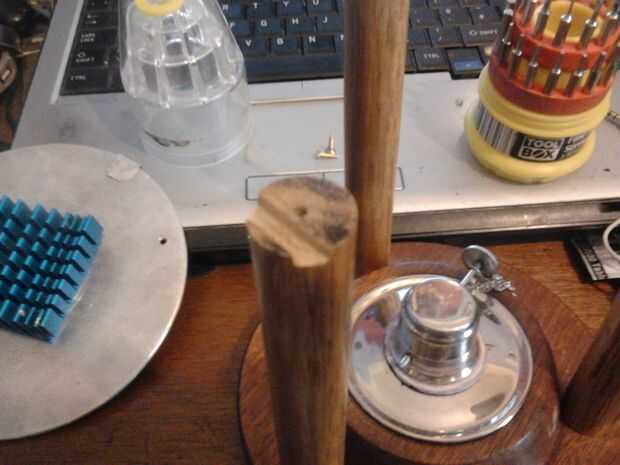

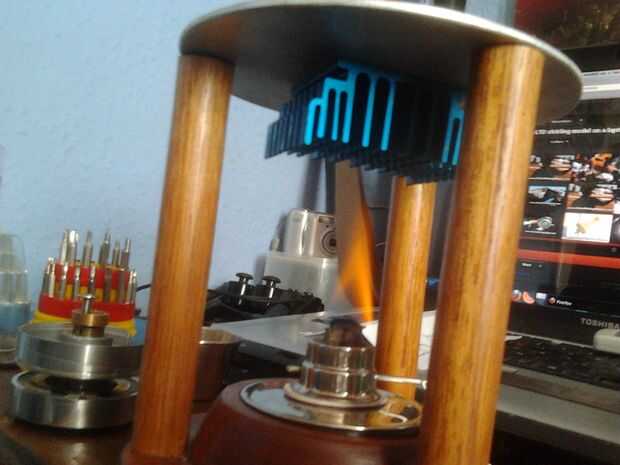

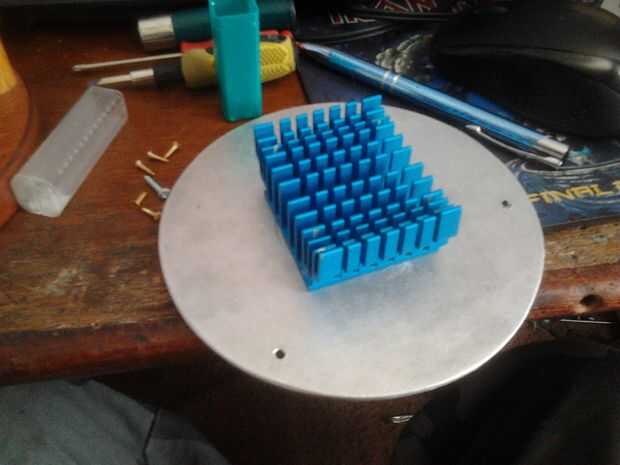

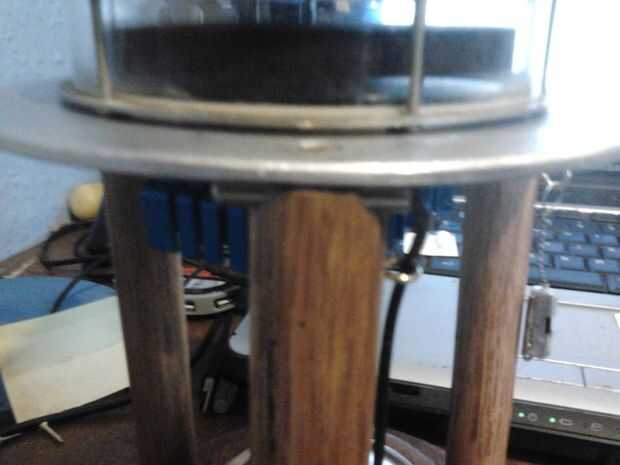

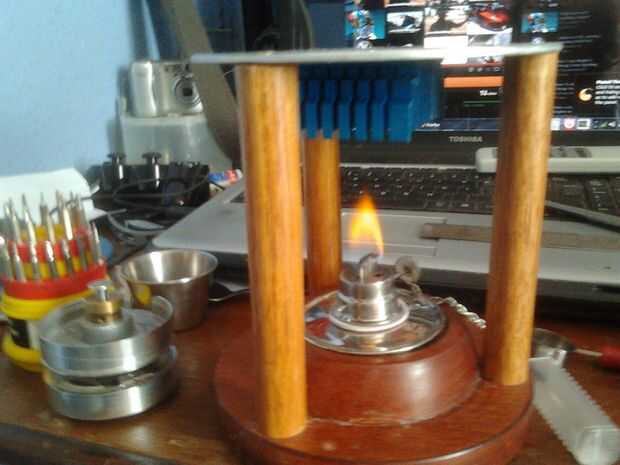

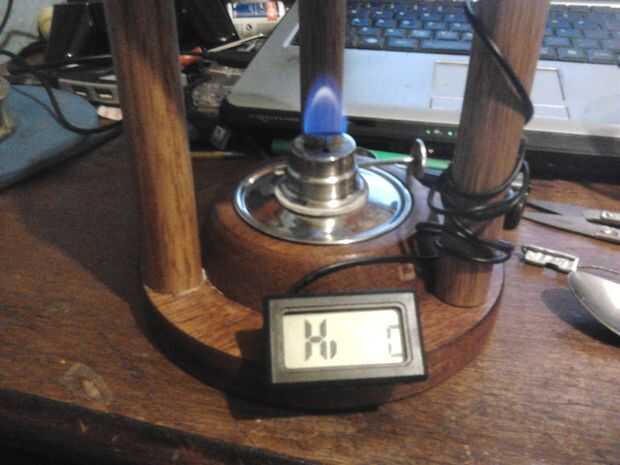

Encontré un bonito azul CPU disipador de calor en mi caja de chatarra de pc y fija a la parte inferior de la placa con un tornillo autorroscante cabeza avellanado. Las aletas hacia abajo frente a atrapan el calor y reducen el flujo de aire caliente para arriba alrededor de la placa que parecía seca rápidamente la almohadilla mojada a, desgraciadamente se calienta la placa incluso más rápido y a más de 110 * c el límite de mi sonda digital. La llama del quemador de alcohol era sólo grande no importa cuán bajo usted rechazó la mecha, tendría que reducir algunos cómo la llama.

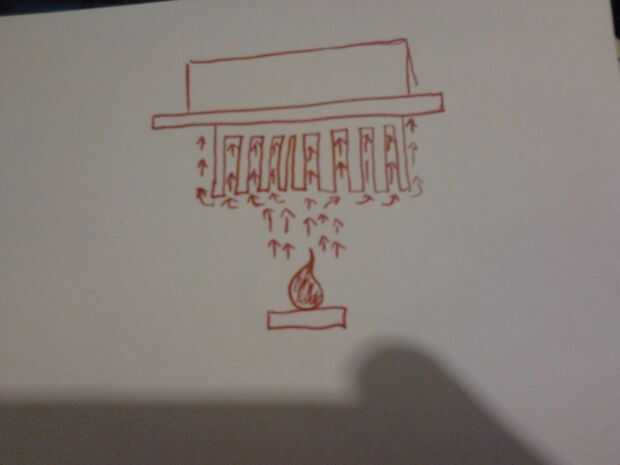

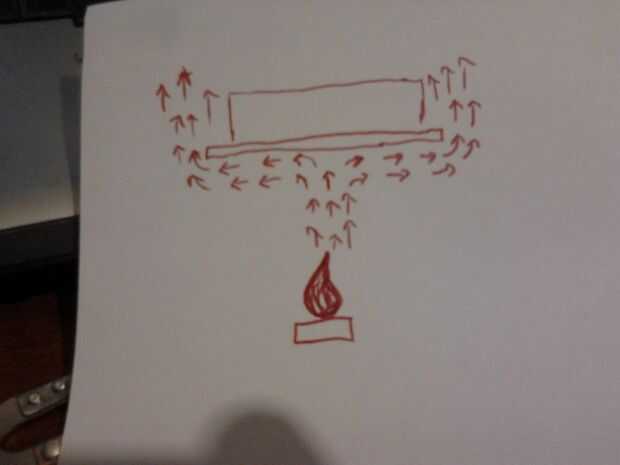

El disipador de calor reducen grandemente la cantidad de calor que fluye hacia arriba alrededor de los bordes de la placa caliente, esto ayuda a reducir la velocidad de evaporación de la almohadilla mojada.

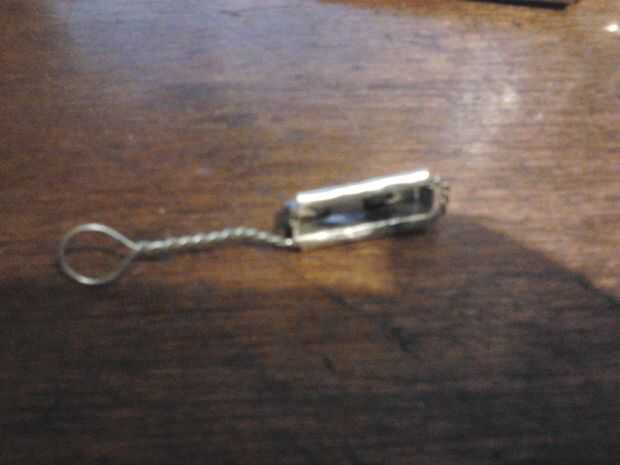

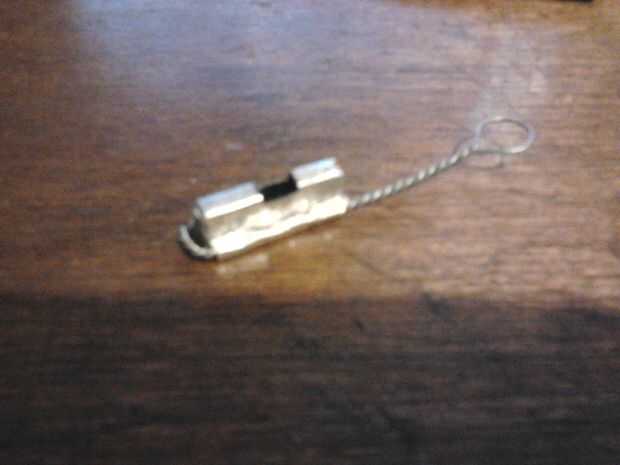

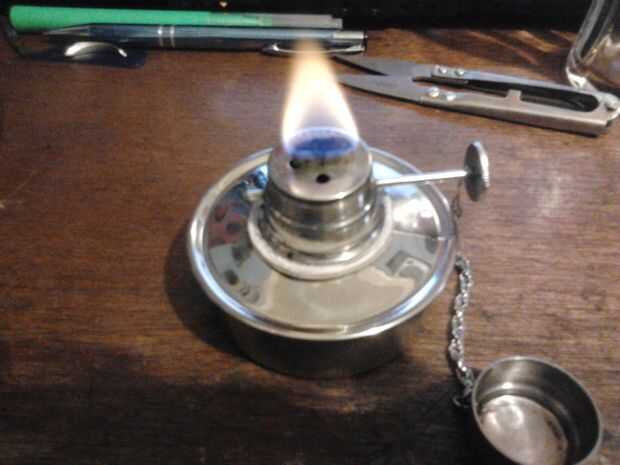

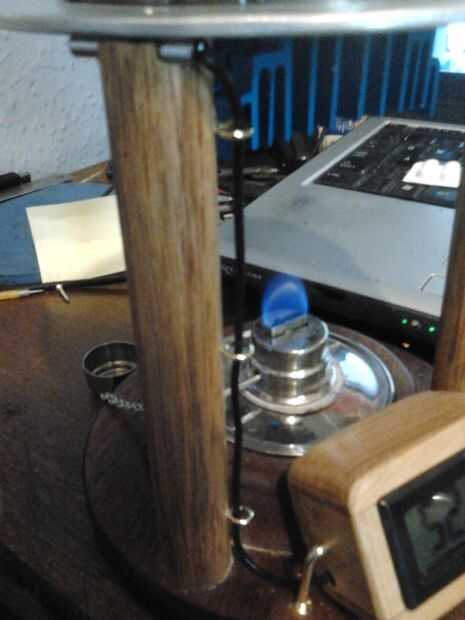

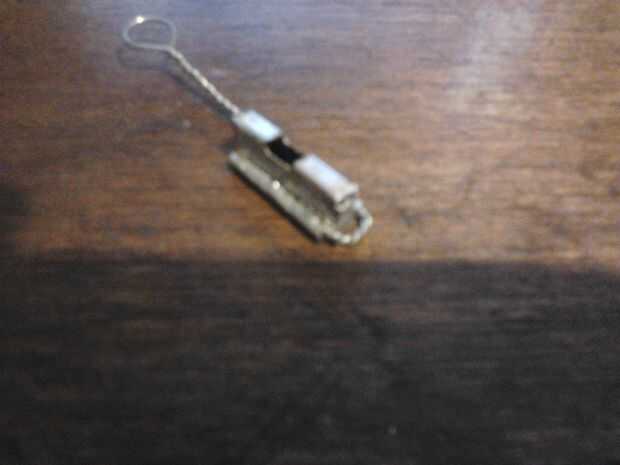

Fabricado un supresor de llama de la parte inferior de una aluminio bebidas pueden (desodorante latas también sería bueno) y un alambre de jardín, un martillo de caramelo modificado (sólo de tierra a una superficie llamativa adecuada) para vencer al aluminio alrededor una tira de la barra plana a la forma. Creo que de papel plegable, pero con la hoja de aluminio.
Su básicamente tapa que expone casi 1/3 de la mecha y reduce el tamaño de la llama. Recordó un poco de chapa y alambre trabajo que aprendí en el Colegio Técnico en que me formé. Incluso no podía empezar a explicar como su sólo a pequeñas y difíciles de explicar fácilmente. Este es el segundo intento de hacer una, la primera fue de forma alta y estrecha y propagación de la llama más bien que suprimirlo, todavía necesita practicar más con la forma cuando encontrar el diseño ideal voy a publicar un Ible detallada de cómo hacerlo.

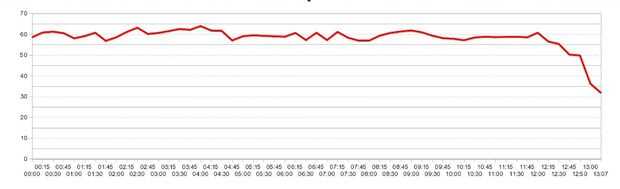

El tamaño reducido aumenta dramáticamente la eficiencia de combustible y un tanque lleno de quemaduras de meth ahora para un asombroso 12:50 en un promedio de 60 * c antes de que la llama se apaga y el motor será entonces funcionamiento durante 17 minutos antes de que la placa se reduce a cerca de 32 * c y las paradas de motor.
Me enfermé de quemarse con la sonda en la placa así que utilizado un trozo de puede inferior para fabricar un clip para sujetar la sonda al borde de la placa, creo que hay una temperatura más alta en el centro de la placa donde se concentra el calor estoy adivinando su salida por sobre 15-20 * c (puedo equivocarme Puedo conseguirlo comprobado)
Tuve la oportunidad para conseguirlo comprobado durante su visita a un amigo. Ahora aquí es la parte sorprendente la diferencia de temperatura es casi nominal sobre 2-3 * c que nos tomó totalmente por sorpresa tanto que utilizamos un termómetro láser y 2 térmica sondas uno de que fue un ultra exacto caro y todos leen lo mismo.
---------------------------------- The Finishing Touches -----------------------------------------
En este punto la placa estaba trabajando pero parecía muy desordenada con los cables sueltos y a la unidad de display digital es feo simplemente no montado en un panel o cuadro de

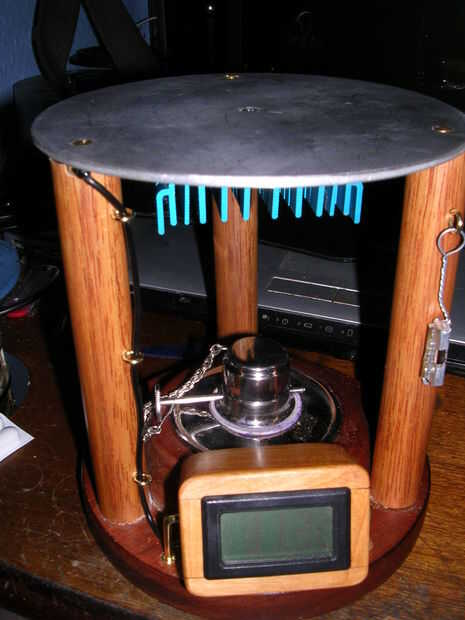

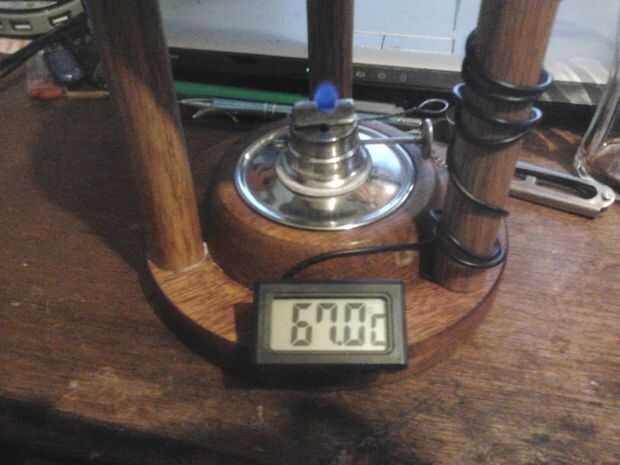

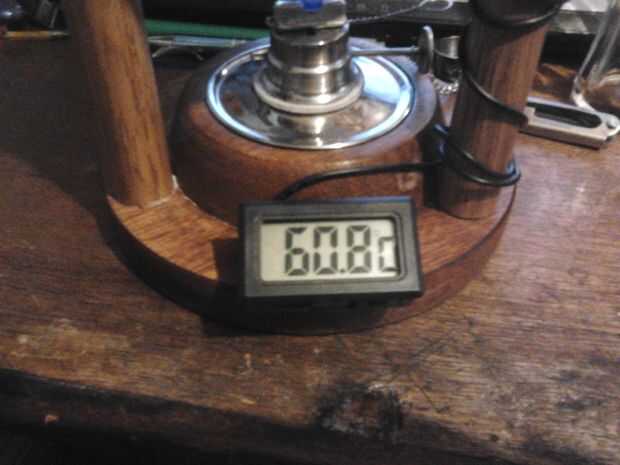

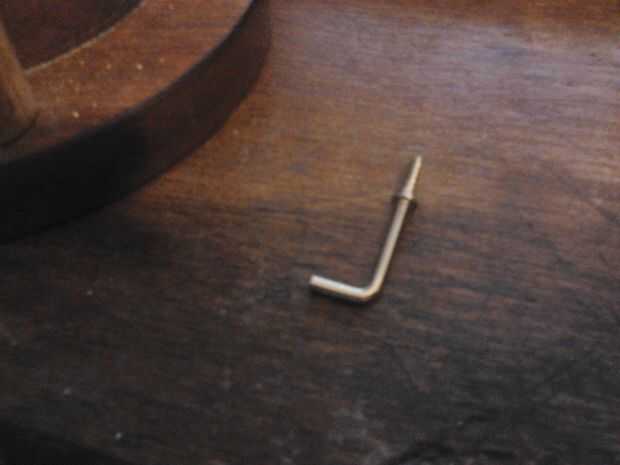

Me decidí a hacer un anillo de madera para el termómetro digital, he publicado un Ible en su construcción. He hecho la caja un poco más profunda que el cuerpo del termómetro, por lo que el exceso de cable se puede almacenar en él por lo que puede sacarse si necesito usarlo para otra cosa en el futuro. algo que tienen un clip que sostiene la sonda para la placa cortar una ranura en la parte superior de uno de los montantes para la placa de su auto se convirtió en el clip.

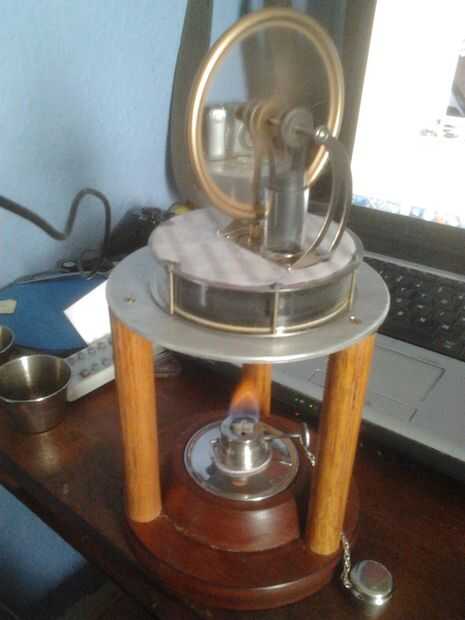

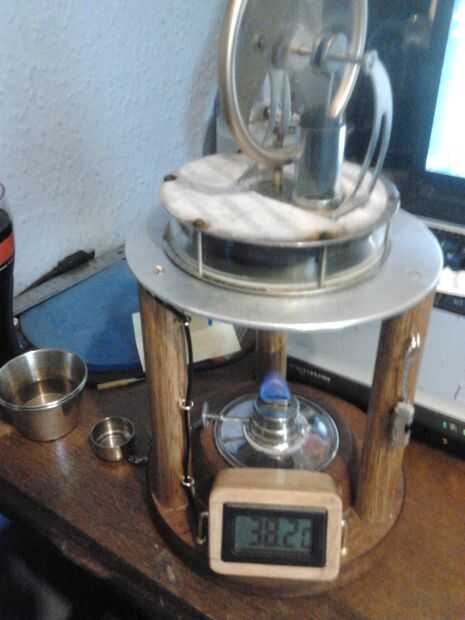

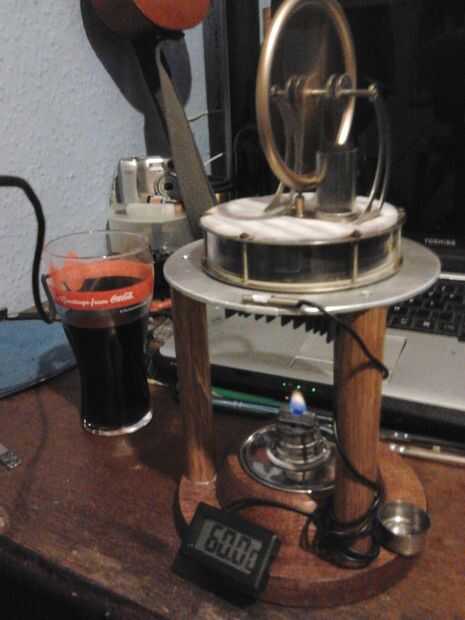

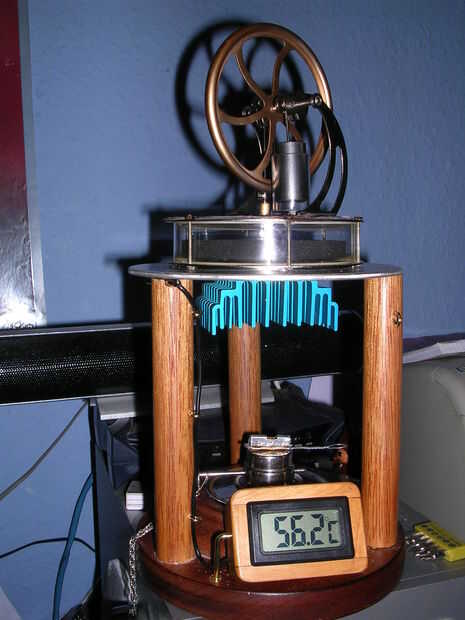

Con el disipador de calor en el lugar una ampliación mejor conductor, mejor esteras y una lectura de temperatura digital ahora puedo tener este pequeño soldado de y motor chugging lejos durante horas en un tanque lleno de quemar sin el temor de que auto destructiva. El motor ahora se ejecuta bien en y ahora funciona en mi calor de mi mano todo será muy lentamente.
Hay un poco de retraso con la respuesta del acelerador en el ajuste de la llama a cuando el motor acelera o desacelera, un poco realmente puede lago a pocos minutos de cuando se ajuste la llama para que la temperatura a arrastrarse hacia arriba o hacia abajo. Pruebo y mantenga la placa en unos 60 * c con un límite máximo de 70 * c en el punto que si yo no puedo controlarlo generalmente pondrá la llama hacia fuera.
La siguiente etapa... bueno es obvio, ¿no?... Ahora tengo que enfriar la placa superior del agua. Esta placa es realmente Mostrar y ejecutar este y otros futuro motores Stirling, voy a construir una refrigeración por agua modulo para ser usado con otros motores de Stirling. La bomba de agua se ha ordenado y espero tener algún tipo de sistema de refrigeración diseñado y hecho por el tiempo que la bomba llegue de Hong Kong.
Estén atentos que me estoy divirtiendo tanto con esto que he comenzado a reunir que los bits para un hogar construcción sterling. Que ya han mecanizado una vieja cabeza de VCR en un volante de inercia y el conjunto biela
He publicado un video de las nuevas mejoras, si revisas mi canal de You Tube DrQuiMobile voy a publicar algunos vídeos relacionados que no pueden conseguir escritos en mi Ible.
Gracias por mirar. Espero que os guste el diseño nuevo y mejorado.
