Paso 3: Envolver para arriba!
General reglas generales:
1. debe siempre intentar iniciar y finalizar sus rastros en un peg
2. el extremo de la cola de un subproceso debe venir por el lado de la clavija que está lejos de los otros componentes (aquí es donde más desgaste se produce)
3. cuando se ejecuta entre las clavijas, tienen el hilo sale del centro (en comparación con alrededor del lado) una sujeción más firme con la tapa y trazas rectas en incrementos de 90 grados.
4. ejecutar sus huellas antes de insertar cualquiera de los componentes, para hacerlos más fáciles de cambiar si es necesario.
5. Inserte los tapones de peg una vez que los componentes estén en su lugar. Si hay un exceso de hilo en la clavija, tire firmemente, inserte la tapa y luego cortar el exceso.
6. recomendamos probar tu circuito temprano y a menudo con un multímetro; resistencia de los hilos debe registrarse pero no debe exceder de unos pocos ohmios docena.
Detallada las instrucciones de embalaje (cada uno acompañado con fotos)

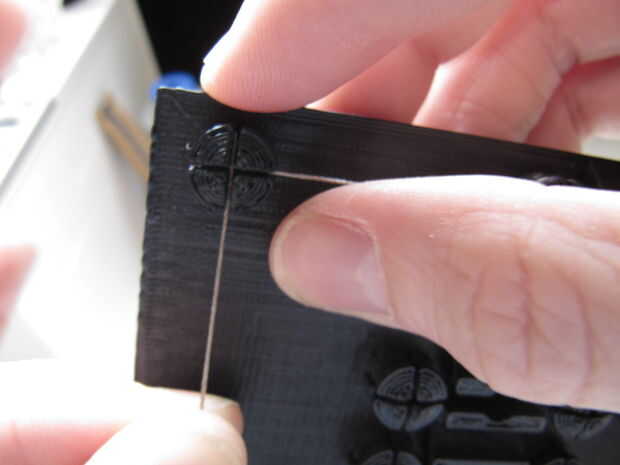

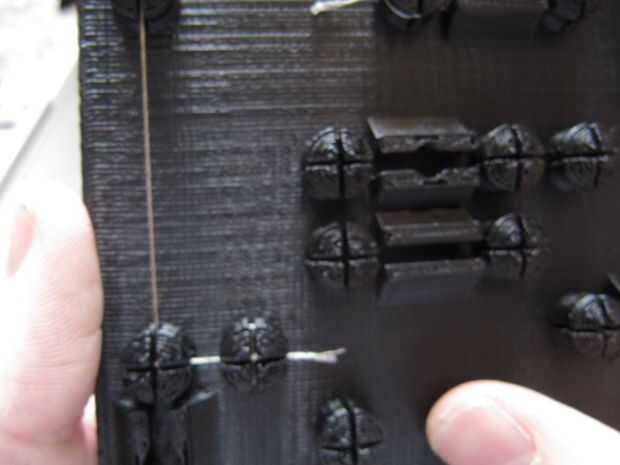

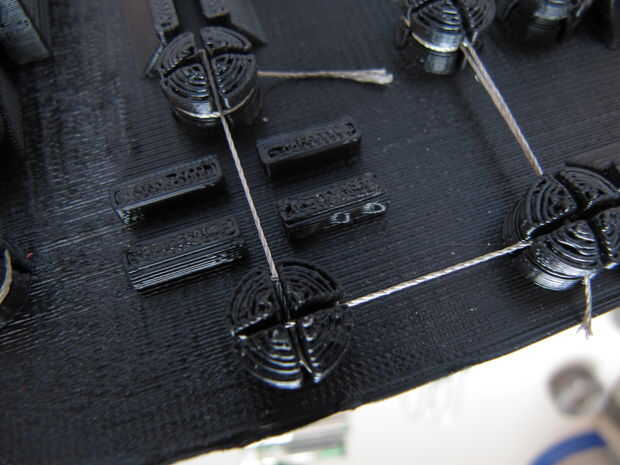

- Peg: iniciar y terminar su rastro en una clavija. En primer lugar, precisar una pequeña longitud de rosca al lado de la clavija y alimentación a través de una ranura central. Envuelva una o dos veces alrededor del perímetro, luego agregar unas mitad-envolturas; Pase el hilo a través de una ranura central, entonces 3/4 del camino en el exterior, luego por la ranura central opuesta. Cuando termina un rastro, hacer el mismo procedimiento. Asegúrese de dejar un hilo adicional para tirar de él enseñó antes de insertar la tapa (después de los componentes) y recorte el exceso para mantener el extremo corroído en jaque.

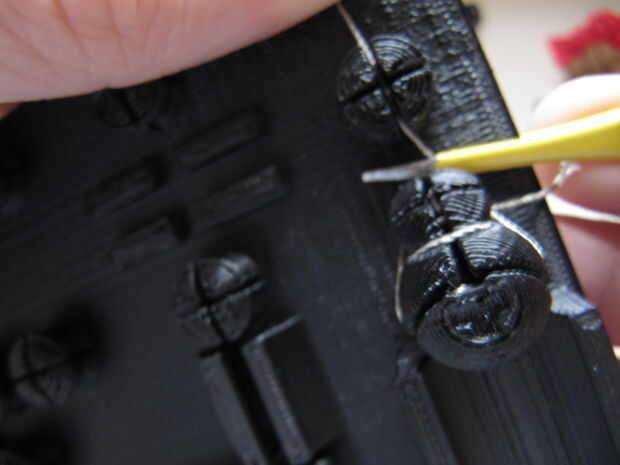

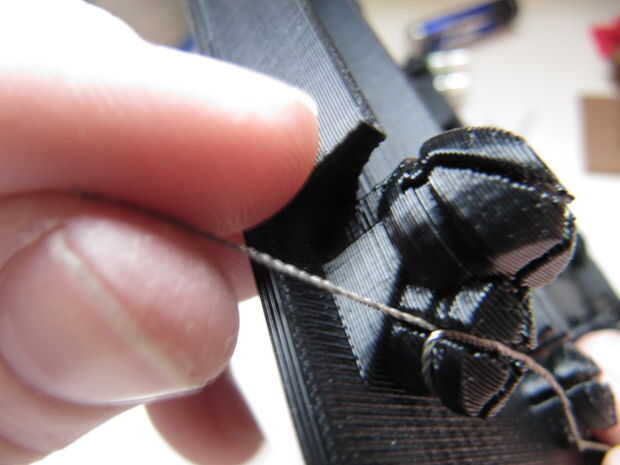

- Batería: comience con unos lazos alrededor de la mitad de la clavija que no se articulaba con la esfera. Ejecute el hilo a lo largo de la ranura perpendicular a la ranura de la inclinado de la esfera sí mismo. Envolver uno o dos lazos alrededor de la esfera: en el punto de contacto con la batería y luego a través de la ranura otra vez. Después de estos lazos, Enhebre el hilo hacia abajo por la ranura central y vuelve a salir a través de la clavija del final. Mantener todo en su lugar insertando un tapón de peg en el ángulo de 45 grados en el peg.

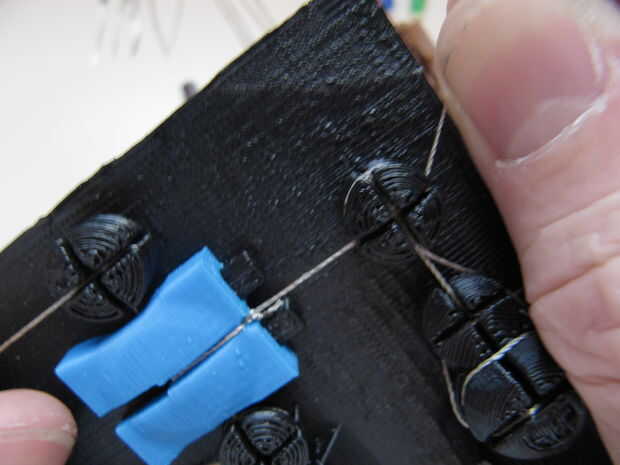

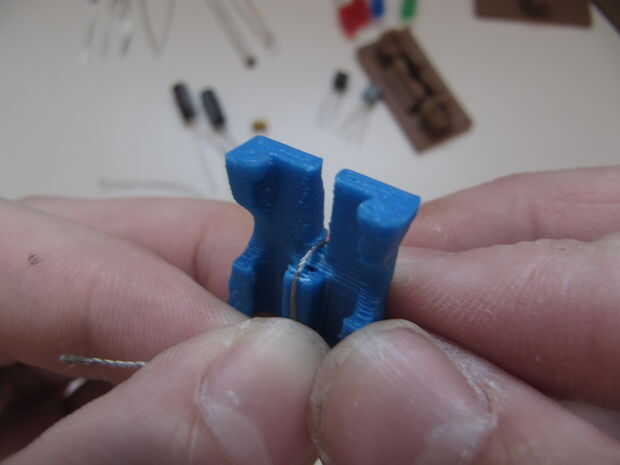

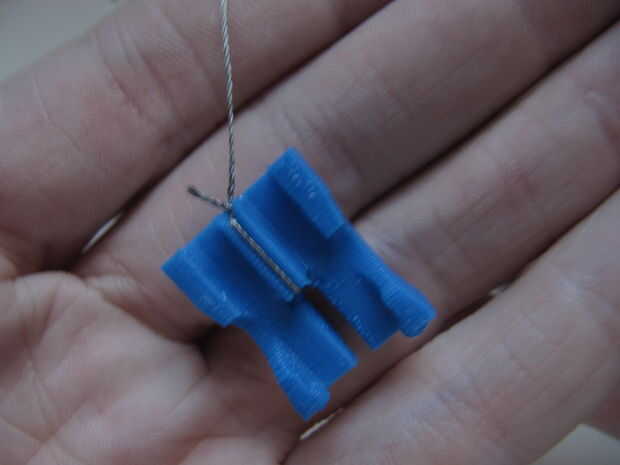

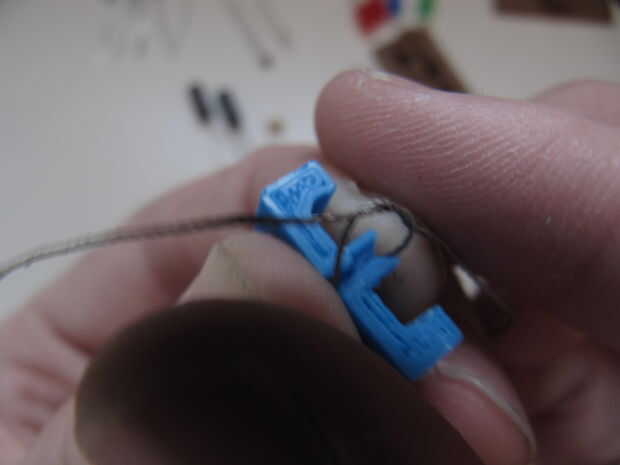

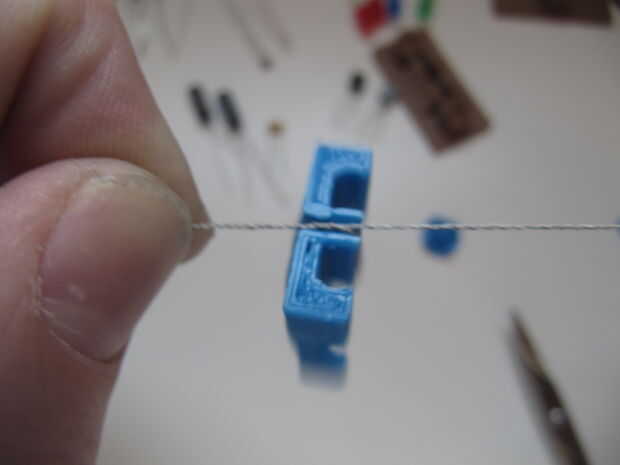

- Interruptor: este tiene dos componentes. La base del interruptor se coloca en tu circuito y tiene dos pinzas a cada lado. Conectar un extremo del interruptor envolviendo estas dos clavijas, pero asegúrese de que el subproceso ejecuta directamente a través como en la imagen. Para la segunda parte, comenzar con la palanca por separado impresa. Forma un bucle alrededor de la parte frontal del interruptor, donde se realizará la conexión con el hilo que sólo ejecutó. Seguir el hilo a lo largo de las ranuras y un nudo en la parte trasera del interruptor, lo mas ajustado posible. Cortar el hilo sobrante, pero está bien dejar un poco ahí. Una vez hecho esto, coloque el interruptor en el circuito (aún con el otro extremo del hilo sin ataduras). Asegúrese que el interruptor esté en la posición ON antes de que envuelva la rosca floja alrededor de la otra clavija, de lo contrario no habrá suficiente holgura y va bien no ser capaz de cambiar, o a forzarla y enganchará el hilo.

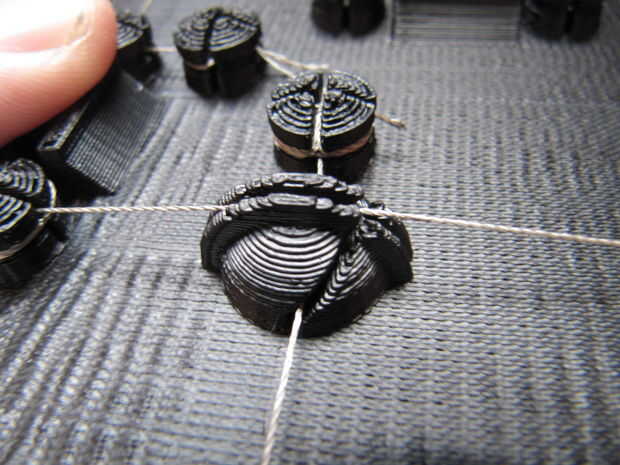

- Salto de la traza: esto es para cuando los cables tienen que cruzan en el plano. Usted puede ayudar a aliviar la necesidad de construir tus circuitos en dos partes (con agujeros) y pegarlos... pero usted todavía necesita a veces salto sobre un alambre. Como el PCB, son rastros sin blindaje. A lo largo de una dirección, este componente tiene una ranura inferior, y en la dirección perpendicular tiene una ranura superior. Sugiero que Enhebre el hilo en la ranura inferior primero.

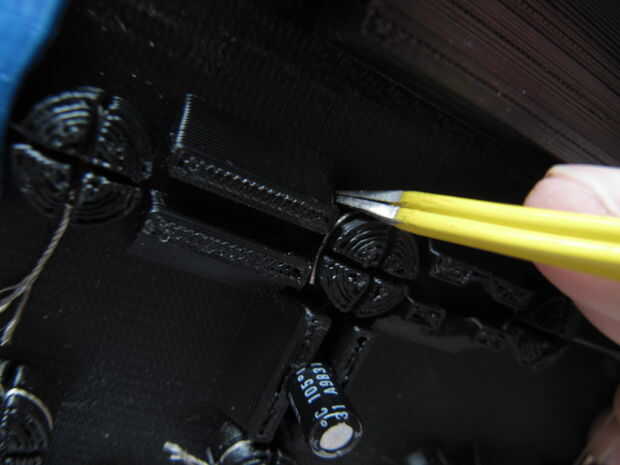

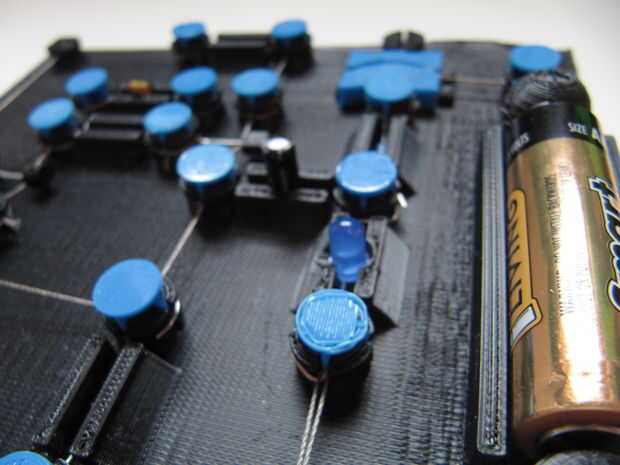

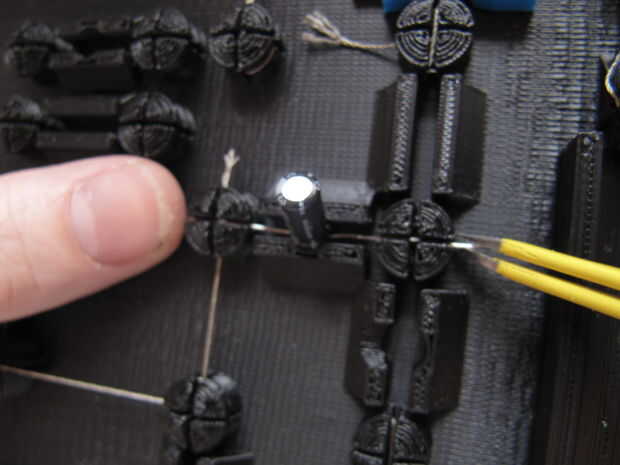

- Componentes: los LEDs, resistencias, condensadores y transistores son bastante similares. Tienen dos o tres cables con las clavijas correspondientes, que ya deben estar envueltos en la placa de circuito. Al insertar los componentes, es útil disponer de pinzas de punta fina para guiar los cables en la clavija. Si no se desliza completamente en, que está muy bien, la tapa de la clavija encargará del resto. Tenga cuidado cuando doble los cables, especialmente para las ranuras de LED, ya que no son particularmente maleables y se romperán después de pocas curvas. Una vez en su lugar, tire de la clavija de cualquier exceso de hilo y deslice la tapa en su lugar. Recorte cualquier exceso de hilo y utilice unas pinzas para envolver componentes exceso plomo alrededor de la clavija (o clip off).
