Paso 3: Fabricación de piezas
Plan que b también tiene algunas partes que necesitan para ser fabricado, ya sea por sí mismo o por un tercer partido. Los archivos a la chapa y 3D impresa puede encontrarse aquí: http://ytec3d.com/plan-b-materials/

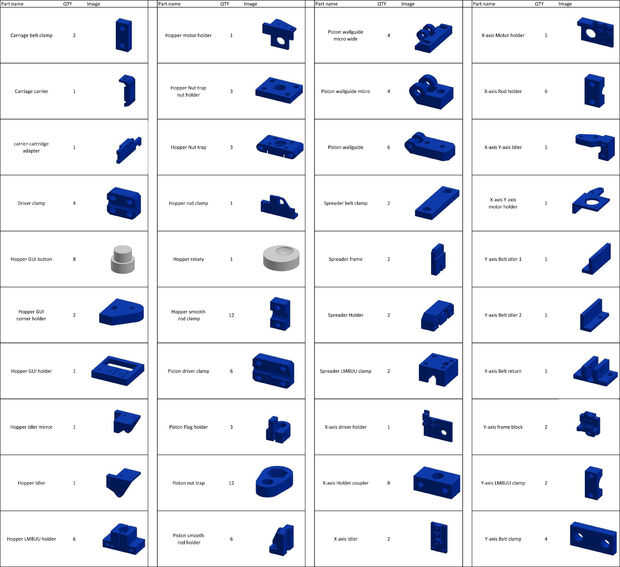

Piezas impresas 3D
Las partes de estructura complicada son 3D impreso. Esto se puede hacer en casi cualquier impresora 3D. La mayor parte es el soporte de GUI, el soporte de la pantalla y botones. Esta parte es 120mmx110mm. Todas las otras partes son más pequeñas que 100mmx100mm. Mi preferencia personal es PLA, debido a su encogimiento, pero impresión en ABS también debe ser posible. Todo impresión Plan B debe tomar alrededor de 1kg.

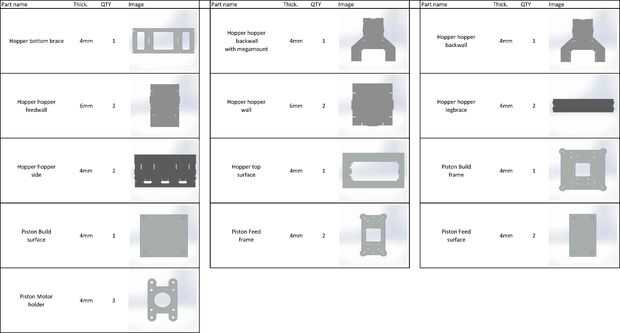

Piezas de chapa

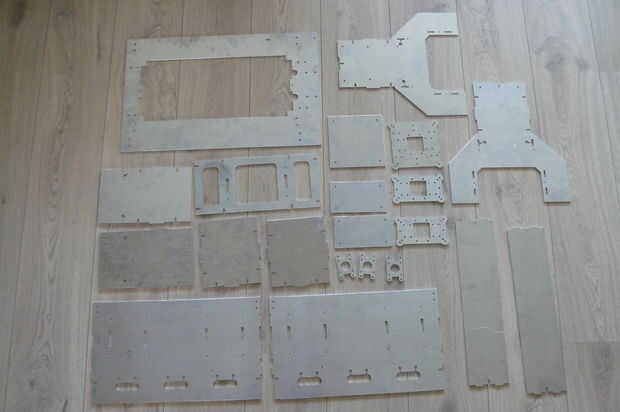

Una gran parte de la estructura está hecha de aluminio de la hoja de 4mm, con algunas piezas de 6mm. Todas estas partes de chapa necesitan ser cortadas con un cortador industrial laser o chorro de flujo. Hacerlos a mano es casi imposible. Mirar alrededor para que talleres a ver qué encuentras. Cotizaciones más recibí fueron alrededor de €350,-.
Placas de circuito impreso
Plan B también requiere un circuito adicional para controlar el cartucho de inyección de tinta. Este circuito convierte 12V a 20V y hace controlable a través de 4 pernos 12 boquillas del cartucho. Según la versión que desea utilizar, un PCB debe hacerse. Descargar ambas versiones del PCB aquí: http://ytec3d.com/plan-b-electronics.
La versión DIY es que una casa cara grabado PCB. Es más grande y requiere cables de salto, pero se puede hacer en cualquier casa de técnica de la aguafuerte.
La versión profesional es doble cara y necesita han plateado los agujeros. Esto es optimizado para servicios de impresión profesionales de PCB. Es más pequeño y sólo necesita los componentes, pero puede ser más caro en pequeñas cantidades. Tengo un pedido de estos PCB en su camino cuando esta es publicada.
