Paso 5: Cableado y electrónica
Plan B y Megatronics
Al terminar de armarla puede conectarse la impresora. Muchas cosas están conectadas con el cable de cinta completo 16 poste, o una tira de cable de cinta. La única excepción a esto es el circuito de calefacción. Todo, desde la alimentación de 12V de la fuente a las resistencias de calefacción debe ser cableada con al menos 1. 5 mm², de lo contrario los alambres se calentarán hasta demasiado.

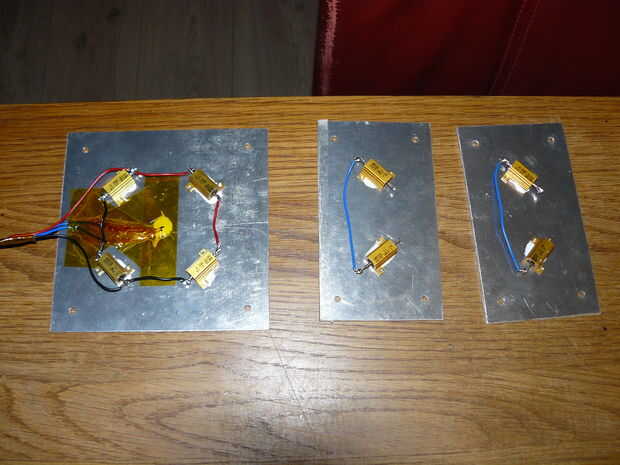

Debajo de cada printbed hay calentadores. Estos calentadores son resistencias de aluminio ubicado 25W 8 x 2.2Ω. Ellos están conectados en 4 pares en paralelo de 2 resistencias en serie. Conjunto de 2 debajo de cada pistón alimentación y 2 pares bajo el pistón de construcción. El cable debe ser alrededor de 1. 5 mm², hay un poco de corriente que fluye.

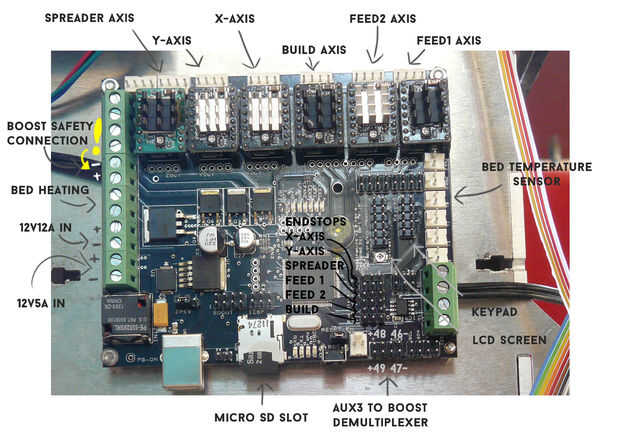

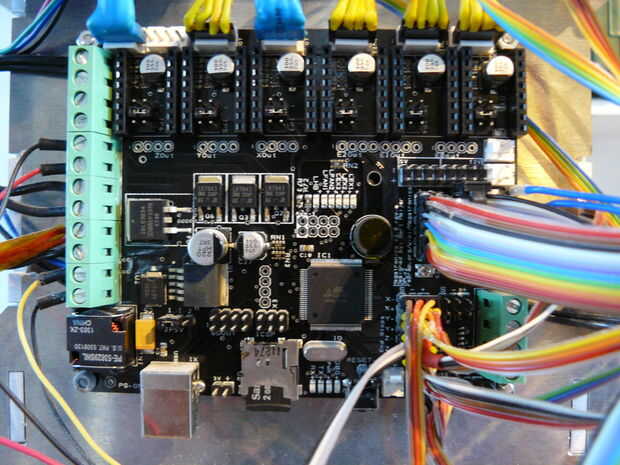

El Megatronics V3 se encuentra en el corazón del Plan B. Fue elegido porque tenía 6 controladores de motor paso a paso, tanto como era necesario. También tenía toda la electrónica para el teclado y la pantalla LCD. De esta forma que tuve que diseñar mi propio Consejo. El esquema muestra lo que necesita para conectarse a lo que. Utilice la documentación suministrada con el Megatronics V3 para determinar exactamente cómo cosas como la pantalla tiene que ir.
Lo importante para configurar en el Megatronics es ajustar los parámetros del microstep. Esto necesita ser cuarto paso. Si utilizas A4988 controladores de motor paso a paso, sólo el puente medio necesita estar en. Para los conductores de DRV8825 que usted tendrá que comprobar usted mismo, A4988 era corriente principal todavía tecnología cuando Plan B fue diseñado.

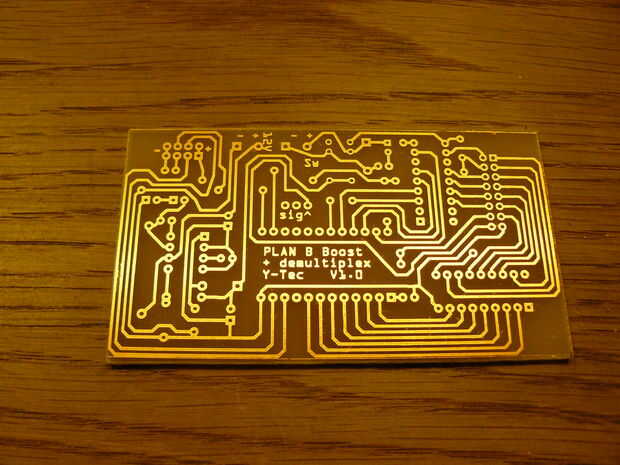

Demultiplexor
12V en conecta el circuito a los 12V de la impresora. Esto conduce el booster de 20V.
La línea de seguridad protege el cartucho cuando la impresora no está funcionando. Físicamente Desconecte el cartucho desde el 20V. La polaridad es muy importante en el circuito de DIY, el diodo relé de protección cortocircuitos hacia fuera cuando la polaridad es invertida.

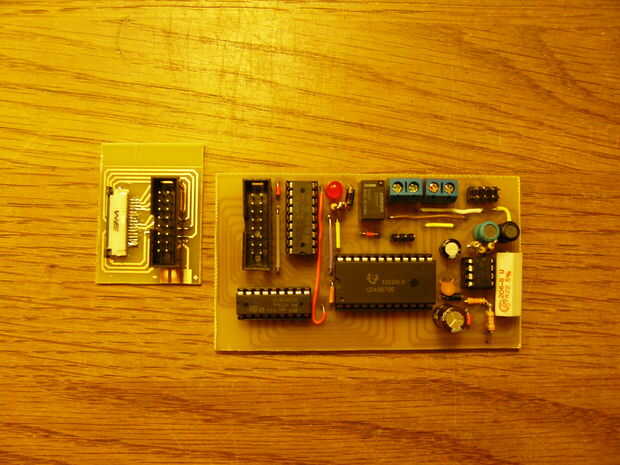

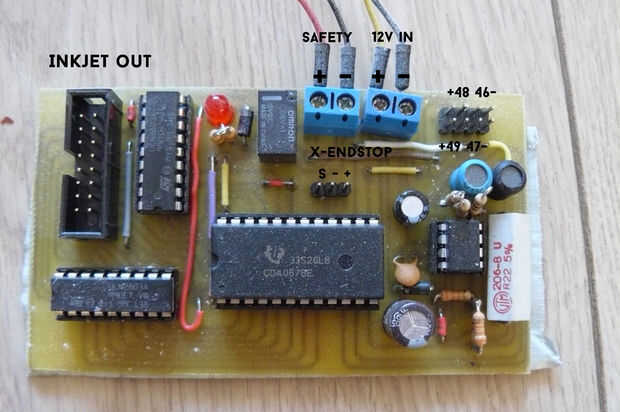

La entrada de inyección de tinta es donde se recibe la señal para imprimir. Se conecta al puerto de la Megatronics AUX3. Pin de uso 2 3 o 4 pin hembra puentes que conectan las clavijas 46, 47, 48 y 49 de la Megatronics y el aumentador de presión. También es donde vendrán los 5V.
Se conectará el cable plano de 16 hilos en ambos extremos del circuito a través de una rúbrica en caja. La forma más sencilla de medir Si lo hiciste bien es medir el cable de señal de tope. Si coincide, el cable de cinta es la manera correcta alrededor. Si no es así, darle la vuelta alrededor por lo que es.

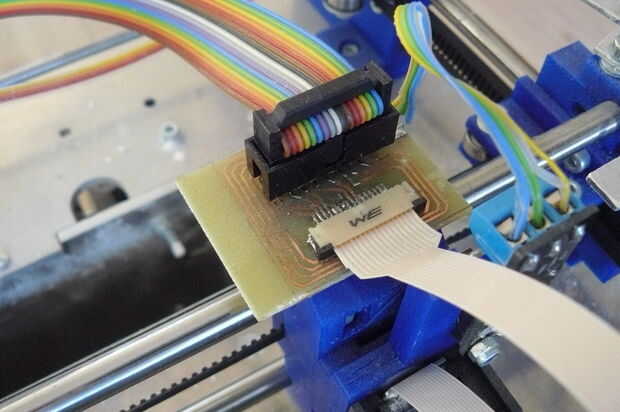

El portador del cartucho se conecta al circuito pequeño con un conector de FFC16. Sacar la ficha, insertar el plano con el cobre hacia arriba y empuje la pestaña nuevo en bloqueo del plano.
El tope también se ejecuta a través del circuito del aumentador de presión. Hay un cable de cinta de 16 alambre va desde el aumentador de presión en el cartucho y el cartucho sólo usa 13 cables. El tope requiere 3 conductores, un perfecto 16. Conecte el puerto de tope en el aumentador de presión al conector X tope el Megatronics.
