Paso 3: Paso 3: construir la plataforma de ala
Todos los instaladores comerciales utilizan una plataforma compuesta muy fancy en forma más o menos para la parte inferior de un perfil de vuelo. Pero en realidad todos los perfiles de vuelo no son lo mismo. Así que todo lo que realmente necesita hacer es la curva un trozo de madera para aproximar la superficie de sustentación y utilizar una cantidad abundante de espuma para proteger y amortiguar el ala.
Haz un pice de luan madera contrachapada de 1/8" y corte para ser alrededor 20" ancho y casi tan larga como la dimensión acorde mitad de su ala. Coloque sobre su mesa de trabajo con 2 x 4 en los extremos para apoyarlo y pintar con fina resina epóxica o resina de barco de fibra de vidrio (más barata) y aplique tela de fibra de vidrio (o para hacerlo más rígido, tela de carbono). Para endurecer la resina de la pintura de pieza aproximadamente una pulgada en los bordes en la parte inferior y envuelva alrededor de una pulgada de paño en cada lado alrededor de los bordes en la parte inferior. Pintar otra capa de resina sobre la tela y los bordes de la parte de atrás. Use suficiente para mojar el paño. Después cubrir con plástico de polietileno. Uso de guantes lisos el plástico. Utilizar pequeñas tiras de madera y pinzas (sobre el plástico) a lo largo del borde para mantener los bordes doblados firmemente contra la parte inferior. Colocar un peso suficiente para dar la cantidad deseada de curva, hacia la parte delantera de la plataforma con el fin de aproximar el ajuste de la parte inferior de la superficie de sustentación. Permita que cure durante 24 horas.
Quitar las abrazaderas de borde y láminas de plástico. La madera contrachapada debe ahora tener la curva un poco. Para hacerlo más fuerte Dale la vuelta y aplicar resina y tela como en la sección anterior a la parte inferior. Asegúrese de envolver y una sección a lo largo de los bordes otra vez como esta es donde gran parte de la rigidez de la abrazadera. Permita que cure durante 24 horas.
Retirar el plástico y las abrazaderas. Cortar un trozo de metal gruesa o tal vez una extrusión de aluminio rectangular (ver imagen) y coloque en el centro de la plataforma en la parte inferior. Tornillo y epoxi a la plataforma con tornillos pequeños, instalados desde el lado superior. Esto ayudará a endurecer y soportan la plataforma.
Ahora añadir la pieza de punta de la superficie de sustentación. Instaladores comerciales utilizan compuesto bien curvada para aproximar la superficie de sustentación pero esto no es necesario realmente si simplemente construir una sección resistente C de pedazos de madera, alrededor de 7" de alto y tornillo y pégalo a tu base. Pegue la espuma gruesa de 1 a 2 pulgadas sobre todo el interior de superficies de esta nariz apoyo y totalmente amortiguar la punta brillante de su superficie de sustentación elegante. Asegúrese de dejar que la espuma se traslapan los bordes un poco.
Estudiar la imagen de la parte inferior de la plataforma y se puede ver cómo el aluminio de extrusión de canal de C está atornillado en la caja de aluminio con agujeros roscados y pernos de 1/4-20 cortos. (Esta protuberancia va a stradle la pieza que suelda con autógena sobre la parte superior del tubo superior de aluminio). Perforar un agujero en el extremo delantero que será el punto de pivote para la plataforma y un agujero correspondiente en el tubo soldado con autógena en la parte superior. Utilice un pasador de cierre esférico rápido o un perno con una tuerca de mariposa para que la plataforma puede ser quitada rápidamente para el transporte más fácil.
Frente al nuevo equilibrio del ala debe ser justo detrás de esta pieza para que el ala quiere sentarse a nivel de la plataforma activa hasta la horizontal. No olvide siempre Inserte la abrazadera del soporte de ala y apriete el tornillo de fijación antes de inclinar el ala hasta la posición horizontal. De lo contrario el ala puede deslizar la parte trasera de la plataforma.
Compra las piezas telescópicas de aluminio caja metal en Home Depot o Lowes. Corte una longitud de mayor tamaño como una toma de corriente para el titular del ala y el perno a la plataforma con dos pernos de 1/4-20 como se muestra en la imagen. Tenga en cuenta también las cuñas de madera pegadas debajo de esta pieza que se ajusta a la curva de la plataforma. (Ampliar la imagen para verlo mejor). Tenía una pequeña perilla con un eje de tornillo así que aprovechado un agujero en la parte inferior del tubo del "Zócalo" para hacer un bloqueo para el soporte de ala insertado.

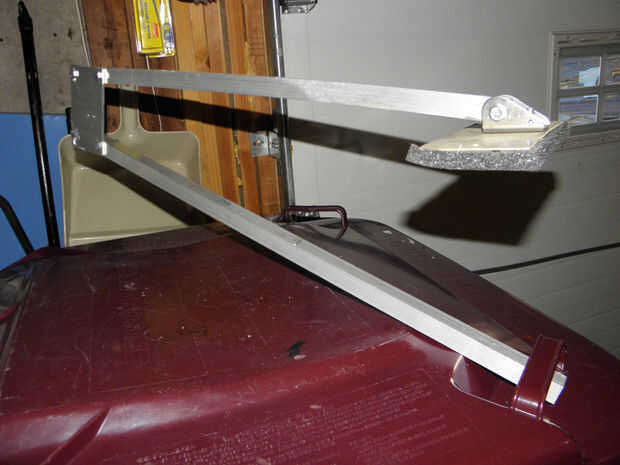

Construir el soporte del ala como se muestra en la foto de arriba una placa se emperna a los dos tubos rectangulares y haciendo orificios ranurados en la placa para el ajuste inicial. Utilicé cuatro pernos de 1/4-20. Mi ala tiene un acorde centro de 39" por lo que mi tubo más largo es 26" y el pedazo corto 22". El ala puede requerir dimensiones ligeramente diferentes pero esto no es una pieza fundamental como sostiene el ala firmemente. El cojín al final es aluminm montado sobre un soporte pivotante en forma de C con un perno de 1/4-20. Pegue una almohadilla de espuma densa 1/2" sobre la almohadilla, que se extiende más allá de los bordes para proteger el ala.
Finalmente cubre la superficie superior de toda la plataforma con una espuma suave y densa. Encontré un felpudo en una tienda local de descuento que se hizo de dicha espuma. Usé pegamento de aerosol para sostener. Pintura de cualquier madera expuesta en la pieza de soporte frontal de la nariz.
