Paso 4: soldadura
Antes de soldar Asegúrese de que el circuito funciona correctamente. Asegúrese de que todas las conexiones estén bien apretadas y hacen con con uno a y con los dos cables en la mano, para conectarse al ánodo (positivo) y cátodo (negativo), se toque a su correspondiente polaridad y debe encenderse el LED (Asegúrese de que el interruptor del encendido).
Consulte el video en la parte superior de la página para el encendido del LED!
Un vídeo sobre cómo soldar consulte el video educativo integrado
Soldar los cables entre sí y asegurar que haya una buena conexión entre los terminales y cables respectivos.
Nota: ser seguro hacer que el interruptor esté apagado
- Soldar el cable a tierra (negro) del portapilas a la terminal central del interruptor.
- Soldar un extremo del cable separado a un terminal adyacente del interruptor.
- La soldadura que separados los cables al terminal negativo (cátodo) del LED.
- El cable de corriente (rojo) del portapilas a la resistencia de la soldadura.
- Suelde el otro extremo de la resistencia de un alambre separado.
- La soldadura que separados los cables al terminal positivo (ánodo) del LED.

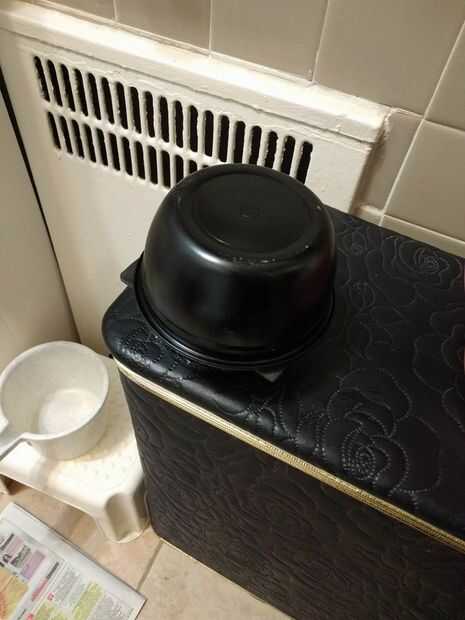

Coloque el domo sobre el plato base y el interruptor en ON. Desafortunadamente no tengo imágenes del planetario en uso. Por favor hágamelo saber en los comentarios o Envíenme un correo electrónico a cbonjoc si usted tiene alguna pregunta o comentario.
¡ Disfruta de tu propio planetario de LED!
