Planificación de circuito: Crear una doble parpadeando el LED del circuito en Protoboard con temporizador 555 (3 / 7 paso)

Paso 3: Lista de materiales (BOM)

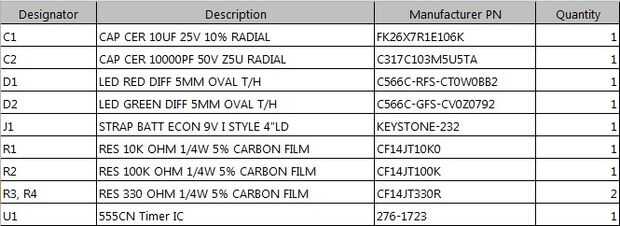

Verás la lista de materiales aquí para las piezas usadas. Hemos incluido un LED rojo como un color diferente o un circuito de doble parpadeo del LED.

Al crear estos esquemas, componentes de la biblioteca deben hacerse incluyendo huellas de PCB y esquema. Alguna información sobre la parte número de parte de fabricación como de breve descripción ayudaría en la creación de l. MAT.

Esto fue fácilmente generado por Altium y ayuda mucho a la hora de ordenar los componentes del Consejo y seguimiento de los designadores de referencia.
