Paso 5: Componentes del sistema
1. tubería - sistema solar puede llegar a conseguir más de 400 F, por lo que nunca debe usar tubería de PEX en el lazo. Debe usarse sólo de cobre o tubería de acero inoxidable solar especial . Tubería flexible de acero inoxidable solar comúnmente se recomienda porque es fácil de usar y viene aislado con los cables del sensor, que facilita mucho la instalación. Este tipo de tubo utiliza juntas de cerámica especiales que pueden soportar temperaturas de hasta 600 f el. Estos sistemas no requieren de soldadura, por lo que son ideales para personas que no tienen experiencia con la plomería.
2. solar calefacción líquido - para mover la energía solar de los colectores a la página de inicio, necesita especial glicol líquido de la calefacción. Glicol líquido de calefacción se utiliza en lugar de agua para que el sistema no se congele en temperaturas más frescas. Elegir un glicol líquido diseñado para aplicaciones de energía solar, por lo que puede soportar las altas temperaturas que puede alcanzar un sistema de calefacción solar de la calefacción.

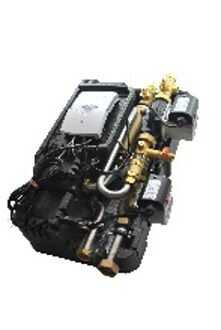

3. estación de bombeo de las estaciones de la bomba es el componente mecánico principal del sistema de calefacción solar. La bomba se utiliza para hacer circular el fluido de calentamiento de los colectores en el hogar. La estación de bombeo también contiene otros componentes clave, tales como válvulas de llenado y drenaje, la válvula de purga de aire, cierre de válvulas, el medidor de flujo y la presión lanzamiento válvula y ampliación tanque conexión de seguridad.
4. expansión ampliación tanque el tanque es una parte importante de un sistema de calefacción solar, pero a menudo es pasado por alto. El depósito de expansión se utiliza para amortiguar el volumen de líquido de la calefacción en el sistema como se expande el fluido de calefacción. El más caliente del sistema, el fluido se ampliará, así se empuja en una vejiga de goma a presión en el depósito de expansión. Como el sistema se refresca apagado durante la noche, la expansión del tanque empuja el líquido nuevamente dentro del sistema. De esta manera el volumen del sistema puede cambiar de caliente a frío sin deteriorarse.

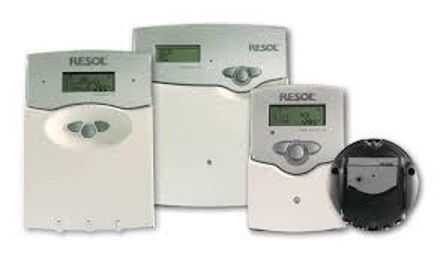

5. controlador-el regulador solar es un controlador diferencial y mide la temperatura del sistema en diferentes ubicaciones y activa o desactiva bombas basadas en la lógica de la instalación solar térmica. El controlador mide el líquido de la calefacción en el colector mediante un sensor de temperatura y esto compara con otro sensor en el tanque de almacenamiento o en el hogar calefacción lazo. Si el colector está más caliente que el segundo sensor de referencia, se activará la bomba solar para mover el fluido de calor a la zona de cocción. Si la temperatura en el colector disminuye por debajo del sensor de referencia entonces la bomba se detendrá, ya que no hay ninguna ganancia que se tenía.
