Paso 1: Cortar el cable de CA
Básicamente toma el los cables de tus equipos no utilizados. Habrá 2 cables. No importa que se corte, pero elegir uno. Usted hacer que el camino en el un cable está roto y meta los contactos normalmente abiertos del relé en medio de la ruta de acceso para que ninguna corriente puede abrir bajo condiciones normales.
Usted necesitará verificar con su propio relé para saber cual pin es el contacto normalmente abierto.

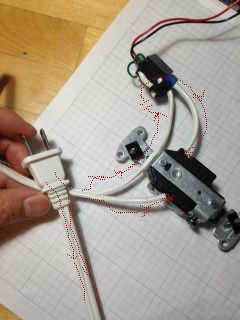

En la foto estoy mostrando, que he utilizado el contacto normalmente abierto que significa se cerrará cuando la corriente se aplica a la bobina desde el trazado de circuito de Arduino/microcontrolador.

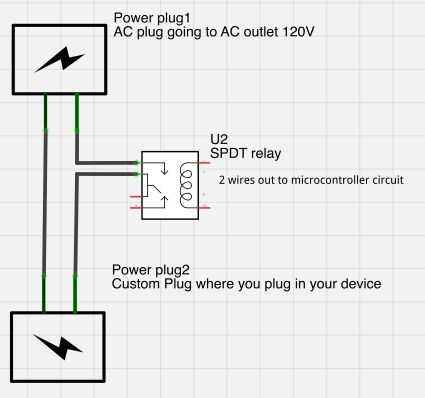

Voy a mostrarles otro esquema en el siguiente paso en cómo prepararse el circuito microcontrolador pero puede conectar esta primera.
Deberás acabar con 2 alambres saliendo de esta medida de corriente a su circuito microcontrolador. Lo cableado esta manera mantendrá el encargo tomacorriente simple y puede ser conducida por cualquier cosa según su diseño de circuito.
