Paso 5: Lo que el ojo que brilla intensamente
Rectificado el ojo que brilla intensamente y perforación

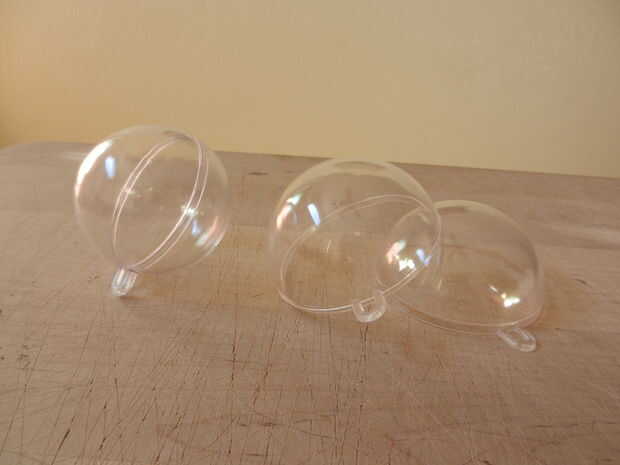

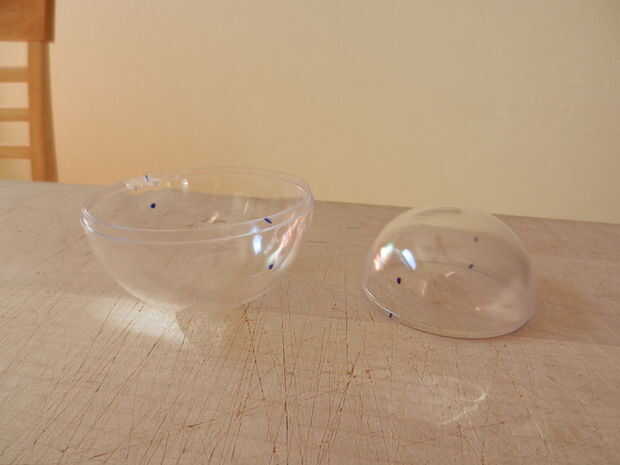

Para hacer que el ojo que brilla intensamente, empecé con claro plástico los adornos navideños que en dos tamaños (la mitad de un pequeño ornamento y un ornamento entero mayor). La razón de los dos tamaños era que yo estaba esperando que el ojo gire hacia adelante y hacia atrás. Primero establecí una línea central en las dos mitades del frontales de los ornamentos. Desde la línea de centro, yo Marque la ubicación de donde se perfore un agujero para el tornillo largo (3 1/2" de largo) pasar a través. El tornillo era un pivote a la parte interna del ojo para girar así como un camino para unir el conjunto de los ojos todo el apoyo de tubo de cobre. También perforé dos agujeros pequeños para los cables de rotación colocar al ojo/ornamento interior. A la mitad posterior el ornamento más grande, yo tres agujeros perforados, sobre un 1/4", en una línea. El agujero central en la parte posterior, la mitad del adorno grande es para los cables de LED para pasar a través y los otros dos son para que el rotación del alambre guía tubo entrar en la parte posterior del ojo. Los lazos de la ornamentación fueron retirados ya que no eran necesarios.
Dos puntas en los agujeros los orificios a través de material delicado, «suave». Uno es intensificar lentamente sobre el tamaño del agujero para que la broca no está tratando de cortar a través de una gran cantidad de material. (Esto también es cierto para materiales realmente duros como el acero). En segundo lugar es no hacer todo el camino con el taladro en la rotación hacia adelante. Final de perforación a través de la última poco con el taladro en reversa. Dije sí a la inversa. Tanto se que la broca se captura en el material y el material se deslice romper (o enviar el taladro girando alrededor).
Pintura
El ojo está ahora listo para la pintura y empecé con la parte negra del ojo. Puse cinta de pintor, algunas en el interior de la ornamentación más pequeños y cortar un círculo. Quitar la cinta de donde quería estar pintada de negro. También cortar un pequeño círculo en un pedazo de cinta y ponerla en su lugar porque quería que el centro de la parte negra del ojo claro. Con el área enmascarado apagado, pinté la zona negra. Después de dejar que la pintura negra seca algunos, quitar la cinta adhesiva. Entonces después de dejar que la pintura negra Batán secado, pinté la parte restante de la blanco del ojo, tratando de mantener la pintura blanca delgada y uniforme.
Añadir LEDs
Para obtener el ojo brille amarillo en modo de espera o rojo en modo de ataque, caliente pegué cuatro LED ' s rojos y cuatro LED amarillo en el interior del ojo interno. Optado por no poner una resistencia de 1 K en el suelo de los LEDs ya que la tensión de salida del Arduino es 5 voltios y necesito todo el brillo podía salir los LEDs para obtener un resplandor visible bajo poca luz. (Los cuatro LED de cada color fueron cableados juntos en paralelo.) Caliente pegué los LEDs en su lugar, espaciados uniformemente, para ayudar a difundir la luz y para mantenerlos al frente del ojo para que la iluminación no interfiriera con la rotación.
Terminando
Fije el ojo a la tubería de cobre y para tener un lugar para colocar el tornillo de la máquina de pivote, cortar un bloque pequeño de 1" cuadrado de madera de la raspadura. En la parte inferior y en el centro del bloque, perforé un agujero (no a través) que fue un ajuste apretado para la tubería de cobre. Luego perforar un agujero a través del bloque para el tornillo de la máquina de pivote. Se encuentra entre el orificio para la tubería de cobre y una esquina del bloque. Entonces abrí el agujero en la parte superior e inferior del agujero del eje por lo que pude martillo en dos tuercas que encajan tornillo pivote del ojo. Lo de pintar el bloque negro para ocultarla.

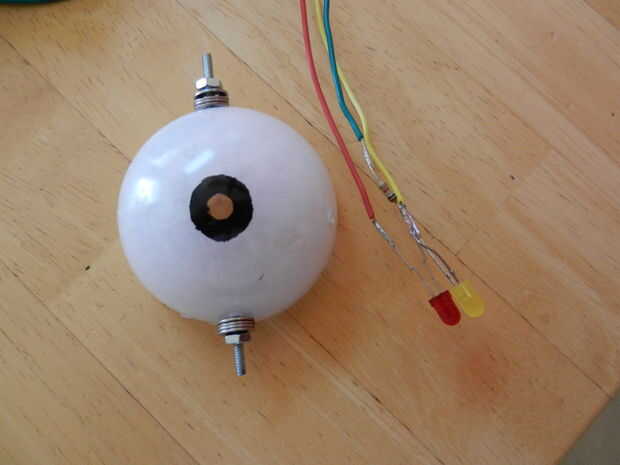

Ahora, el ojo está preparado para ser assemblied. Empujé el taco de madera sobre la tubería de cobre que es apoyar los ojos. Os adjunto los cables dos de rotación para el ojo interno medio. Pasar el tornillo de la máquina a través de las mitades del ojo doble frente, poner una arandela entre los dos la mitad en la parte inferior. Luego atornille el tornillo de máquina en las tuercas que se acuñan en el bloque de madera. Con el empuje del tubo de guía en la mitad posterior del ojo, me guía cables de rotación en y a través de la tubería. Al mismo tiempo, los cables de LED fueron pasados a través de la espalda así. Una vez que pase a través, las mitades más grandes de ornamento será juntos y ubicación en el bloque de madera. Utilizar cinta transparente un poco para ayudar a mantener Unidas las dos mitades.
** Sí, sigo hablando de cómo el ojo rotar de izquierda a derecha pero no hay servo para él. La razón es porque el eje está descentrado, por lo tanto no hay suficiente espacio libre en el ornamento externo que el ornamento interior sólo moverse un poco y el movimiento es apenas perceptible. Por lo que se me cayó con el movimiento del ojo para que no tengo que comprar otro servo.
