Planta de frambuesa pi sistema de riego (14 / 14 paso)

Paso 14: Válvulas y sensores adicionales (opcional) Conecte

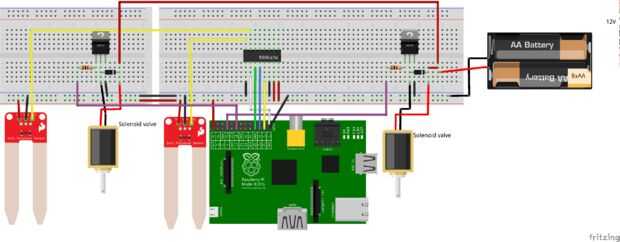

Válvulas y sensores adicionales pueden ser conectadas como se muestra en la imagen.

ADVERTENCIA: Esta configuración no se ha probado

Nota: El cable rojo de la batería se cambia ligeramente de la imagen original.
Para cada sensor adicional, conecte el cable amarillo al un espacio pasador a la derecha de este último.
Para cada válvula adicional Conecte al pin sin usar siguiente en la lista siguiente en la frambuesa pi.

7 (se muestra como púrpura en la imagen)
11 (se muestra como púrpura en la imagen)
12
13
15
16
18
22

En esta lista, 7 corresponde al Pin número 0 en el sistema y 22 corresponde al Pin número 7

Vea el paso
