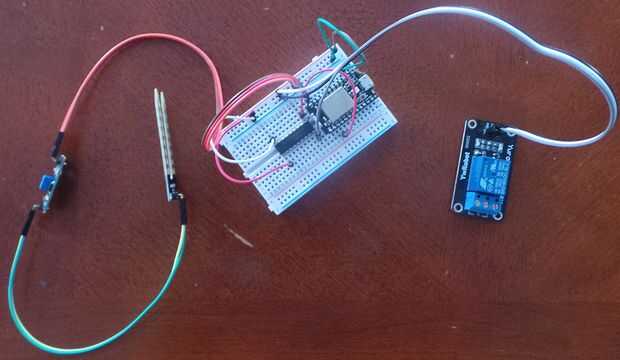

Paso 2: Configurar la placa
El cableado de los componentes es muy simple, especialmente cuando se usa un cable componentes. Empieza por conectar los carriles de la placa a la fuente de alimentación. Mientras que la chispa funciona con 3.3V el pin VIN está conectado directamente a la fuente de alimentación de 5V. Conecte el VIN para el + y GND a - en el protoboard.
Vamos a comenzar con la sonda de humedad de suelo. Conecte los dos cables de la sonda en el sensor. El orden de los dos cables no es importante. Luego conecte el VCC y GND para el + y - los carriles en la protoboard. Por último conectar la clavija AO en la punta de prueba en el pin A0 en la chispa. Tomaremos ventaja de los valores analógicos de la sonda en la aplicación.
El siguiente es el relé. He añadido un ULN2803 para invertir las señales de la chispa a la placa de relé. Esto hace que cuando el D2 es alto el relé cambia y suministra energía a la bomba de agua. Sin invertir la señal significa que el estado predeterminado de baja accionar el relé para la bomba de agua. Esto podría causar un desastre de reboses de agua debe poder ser interrumpido a la chispa.
Conectar los pines 9 y 10 del ULN2803 al - y + en los rieles de la protoboard. PIN 9 es GND y Pin 10 VCC. A continuación conecte el D2 de la chispa a Pin 1 en el ULN2803. Finalmente conectar VCC y GND de la placa de relé a + y - en el tablero y en la placa de relé en pin 18 en el ULN2803.
