Planta Piraña de LED Super Mario (5 / 7 paso)

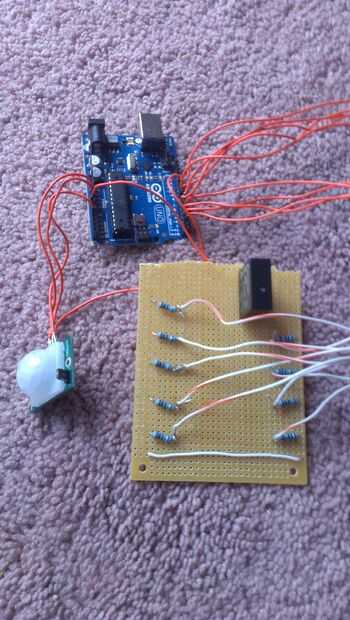

Paso 5: Construcción de circuitos

Después de pruebas y asegurándose de que todo funciona en el tablero de su tiempo para mover a la tarjeta de circuitos.

En la parte posterior de la placa de circuito, usted querrá un cable expuesto tocando todos los condensadores para el cable de "puente". Hacer esto para ambos lados.

PIR
GND - GND de arduino
VCC - 5V de Arduino
OUT - A0 / switch OnOff (ver clip amarillo gator)

Switch ONOff
Pinza de Caimán verde - 11
Pinza de Caimán amarillo - arduino GND
Pinza de caimán negro - cualquier capasitor
pinza de Caimán rojo - tierra de PIR

LED
no importa con poner el cable de LED de 2-10
