Planteadas Panel utilizando la función Catálogo bosquejo (5 / 6 paso)

Paso 5: Barrido del perfil de Panel levantado

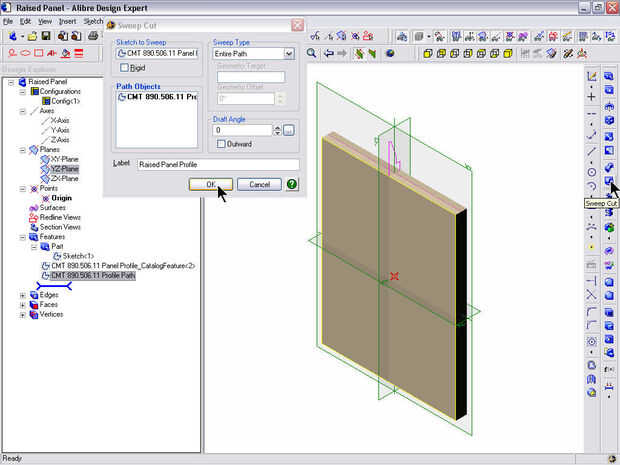

Destacar el esbozo del perfil y seleccione barrido corte. Si se selecciona el bosquejo incorrecto cuando se activa el barrido de corte, seleccione en el cuadro de diálogo barra corta, el bosquejo para barrido de campo y seleccione el boceto de perfil correcto.

Compruebe que el cuadro rígido está marcada en el croquis de área de barrido, ya permitirá el bosquejo perfil gire alrededor de cada borde como sigue el camino.

Asegúrese de que tipo de barrido se establece en todo el camino y luego seleccione el campo de objetos de trazado. Luego seleccione la tapa de croquis de ruta del perfil pueblan el campo objetos de trazado.

Cambie la etiqueta a un nombre de función apropiada, como perfil de Panel levantado y pulse el botón OK para crear el corte barrido.
