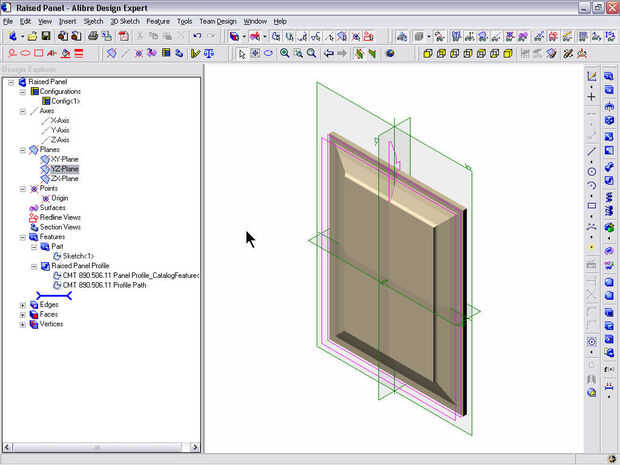

Paso 6: Planteadas Panel
Un problema común es para seleccionar el jefe en lugar de corte al crear una función. Si el perfil no se ve correcto, compruebe este primero. Alibre 9.1 ahora muestra el icono cortar o jefe en el explorador de diseño representativo de la operación se realiza
Otro problema encontrado con barridos es para que el perfil de barrido hacia atrás sobre sí mismo alrededor de esquinas muy marcadas. Si el barrido es válido, puede que necesite reducir el tamaño de figuras extra bosquejo fuera el barrido de la actual área de corte.

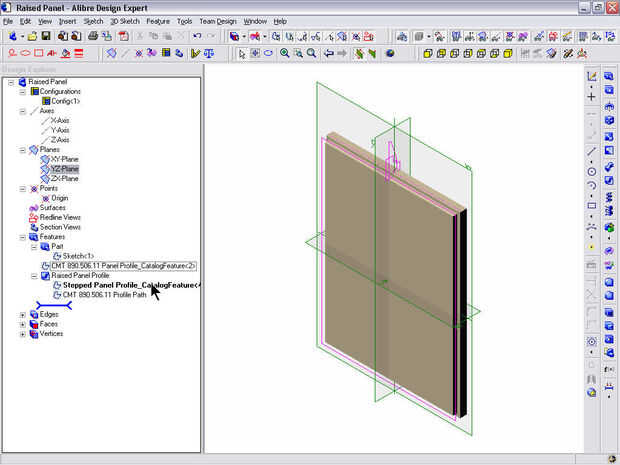

También puede utilizar esta parte planteadas Panel desde el que crear paneles planteadas con otros perfiles. Insertar y restringir el perfil nuevo catálogo característica (o crear un nuevo dibujo de perfil) y el boceto para justo por encima de la función de Panel levantado. Editar la función de Panel levantado y vuelva a colocar el bosquejo a barrido con el nuevo boceto de perfil. Esto puede hacerse seleccionando el bosquejo al barrido de campo y luego el nuevo boceto de perfil para rellenar ese campo. Seleccione OK y dos bocetos cambiarán lugares. Múltiples bocetos de perfil inactivo pueden permanecer en una sola pieza y seleccionaron según sea necesario para definir el perfil deseado. Nuevamente es fácil solo guardar cada perfil para un panel en un archivo diferente (y eliminar bocetos de perfil sin usar).
Catálogo función bosquejo parámetros pueden tener sus ecuaciones modificadas para incluir valores o fórmulas para impulsar el croquis de ubicación y dimensiones. Es común definir la distancia de un hueco panel escalonado basado en el espesor de un panel y el espesor de la lengüeta deseada.
Con configuraciones, diferentes paneles tamaño pueden definirse en un solo archivo por simplemente cambiar la anchura y la longitud del Panel.
Diferentes características del perfil puede suprimirse para dar un perfil particular del panel. Bocetos de perfil diferente pueden no definirse para una función por configuraciones como todas las configuraciones tienen que compartir las mismas características. Pero múltiples perfil barrido corte características pueden crear y supriman la utiliza para mostrar sólo el perfil, o la combinación de perfiles para que la configuración.
