Plantilla de horquilla bicicleta desnudo huesos (3 / 11 paso)

Paso 3: Hacer el eje ficticio

Luego en el centro, un 3/16 o 5mm agujero hasta el agujero del eje del taladro y golpéelo M6 para el tornillo de ajuste

Finalmente, usted necesitará hacer los Avellanadores viejo más profundo para que los tornillos de montaje se sientan debajo del árbol. Utilizar un molino de taladro o final ligeramente más grande que la cabeza del perno. 9/16" debe hacerlo. No tienes que ser preciso sobre la profundidad, sólo hacer profunda suficiente para limpiar las cabezas de los pernos.

A continuación, toque en los extremos de la pieza corta de extrusión para roscar M8. Puede ejecutar una 17/64 broca por el agujero para facilitar la toque, aunque no es necesario.

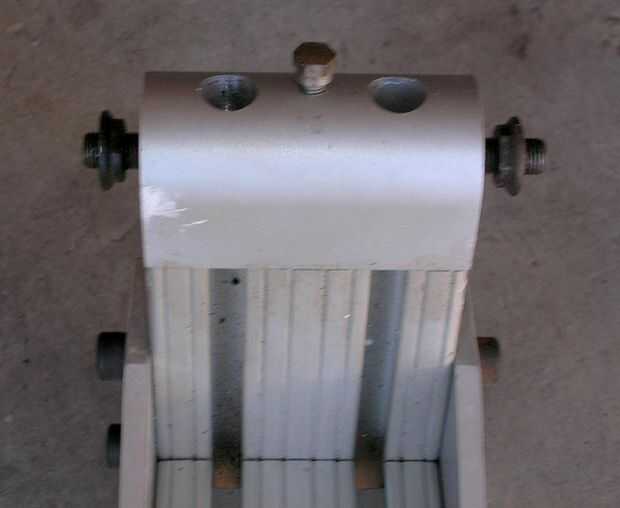

Perno de montaje del eje ficticio al final de la extrusión, squareing hasta los lados.

Finalmente, deslice el eje de 9mm, añadir sus contratuercas (sólo usé un juego pero 2 sería más inteligente) a espaciamiento de 101 mm y centro, trabándolo en el lugar con el tornillo de ajuste.
