Plantilla de horquilla bicicleta desnudo huesos (8 / 11 paso)

Paso 8: Taladre los orificios de acceso en la viga principal

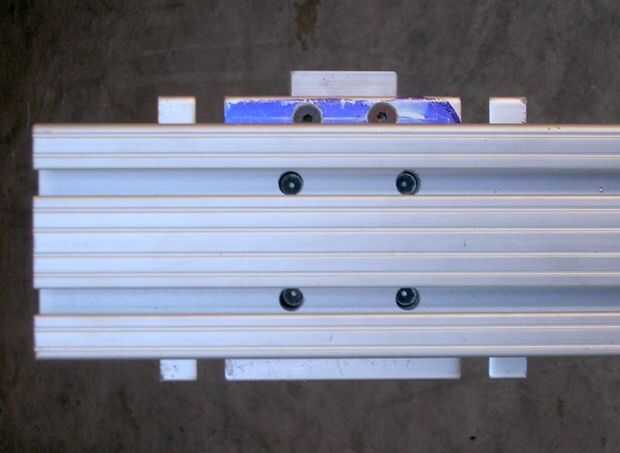

Para el bloque V, taladrar los cuatro orificios en la ranura de ranura. Los dos agujeros en cada ranura deben ser 1.5" aparte para que coincida con los orificios en el bloque V. Mina desde fuera unos 20" desde el extremo de la viga. Dependiendo de qué tamaño las horquillas que construir, puede ajustar esto. Incluso puede hacer dos conjuntos de orificios de acceso.

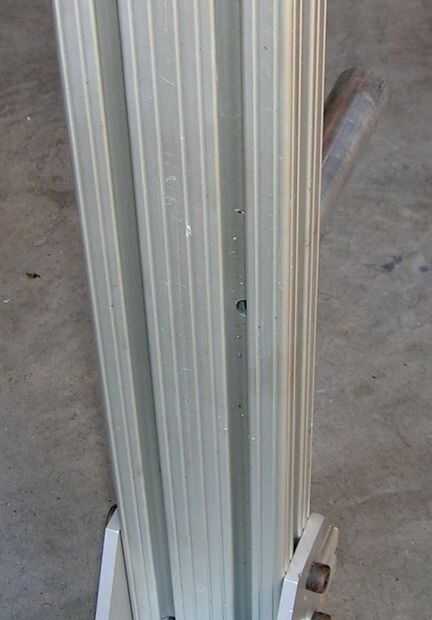

Para la manilla, perfore un agujero alrededor 10" desde el extremo del eje ficticio de la viga. Si eres realmente anal, terminar de construir la plantilla, poner un tenedor en él y encontrar el punto de equilibrio.

Taladre los orificios de acceso con una broca de 13/32.

Una otra opción sería montar y alinear el bloque en V para un pedazo corto de 8020 y luego de la abrazadera al lado de la viga principal. La tercera imagen muestra la idea básica de mi diseño de plantilla marco. Esto permitiría que Deslice el bloque V alrededor sin perder la alineación y le da más acceso y espacio para el área de la corona. Esto sería probablemente el camino a seguir si estás soldando una corona Zapata tenedor.
