Plantilla de perforación de espigas (3 / 4 paso)

Paso 3: Utilizando la plantilla

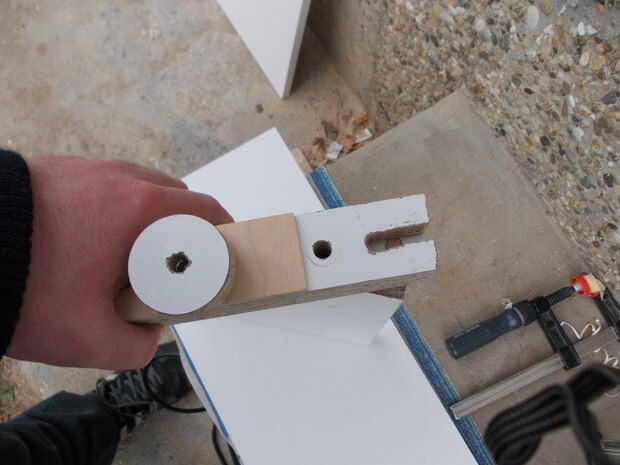

  1. Sujetador lateral de material con jig.

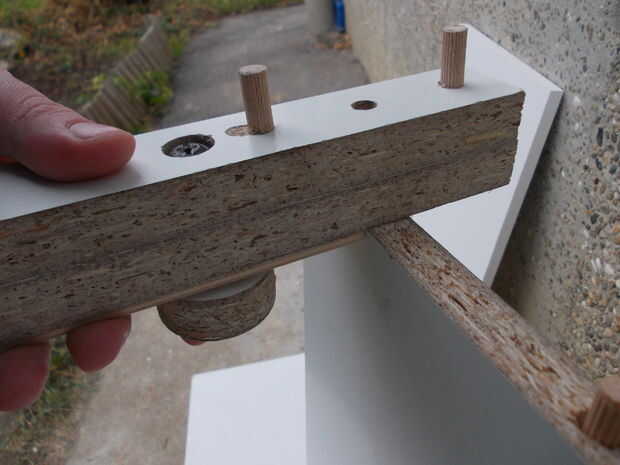

  2. Agujero de taladro

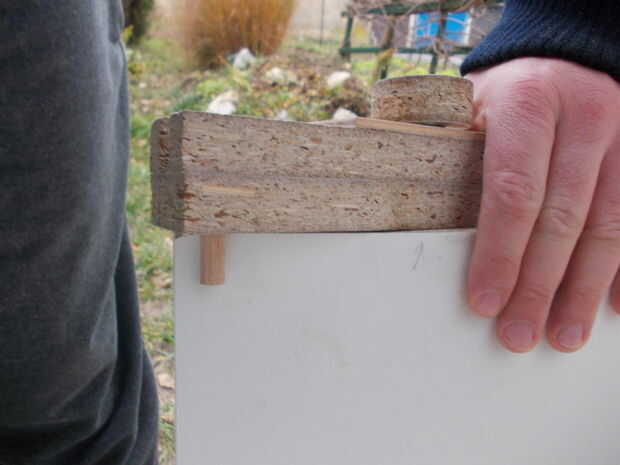

  3. Poner pasador en el agujero.

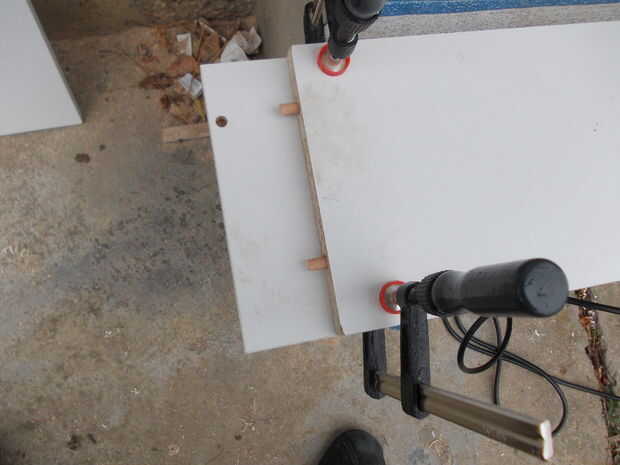

  4. Invierta Jig y poner otro lado del pasador en el agujero en la plantilla de perforación.
  5. Sistema deslizante para tocar el borde del material.

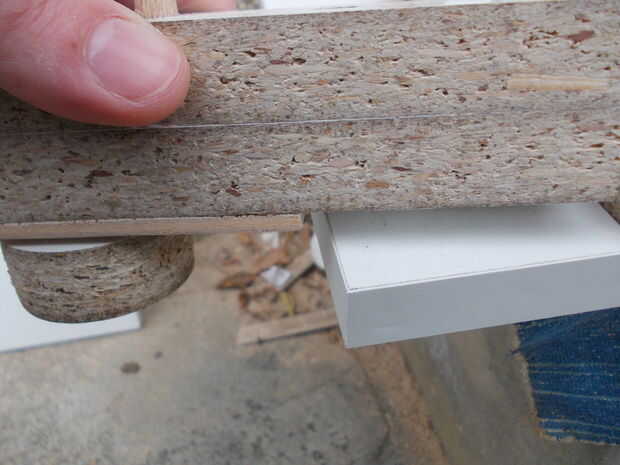

  6. Alinear las tablas y dejar espacio para la plantilla.

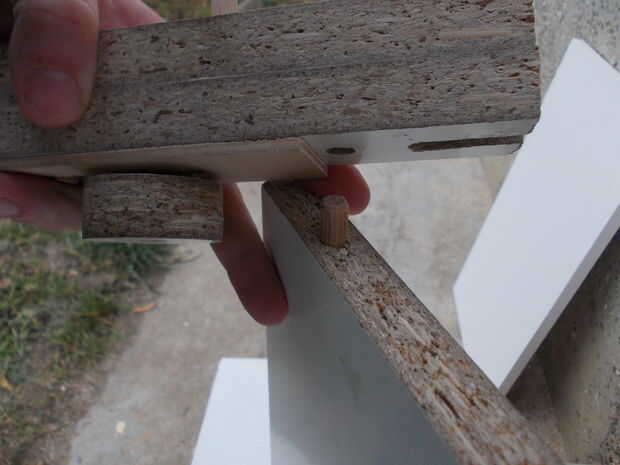

  7. Poner canal de plantilla sobre la espiga.
  8. Empuje la herramienta para que la diapositiva se alineará al borde del material.

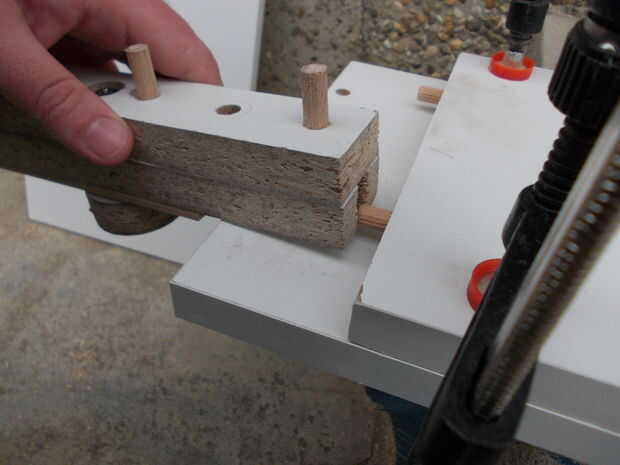

  9. Su taladro.
  10. Repita para todos los agujeros.

Consejos

Usted puede perforar todos los agujeros de un lado a la vez, hace que sea más fácil y más rápido.

Utilice el calibrador de la profundidad para que no taladra a través del material.

Se trata de cómo utilizar DowelMaster de Woodcraft, idea es similar
