Plantilla de perforación para la fabricación de la madera Puzzle centrífuga (4 / 6 paso)

Paso 4: Coloque la boquilla para soldar

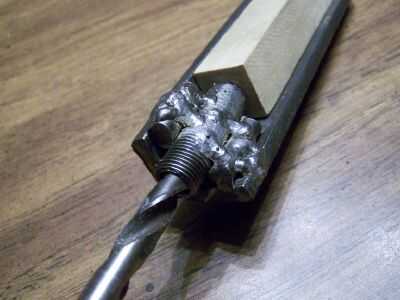

Ya había perforado algunas piezas para un rompecabezas utilizando mi sierra radial del brazo en la foto en el paso 1 configuración de perforación.  La foto de este paso muestra la soldadura terminada.  Para hacer la alineación para soldadura, coloque la manga de la entrerrosca en el pedacito de taladro.  Introduzca la broca en la pieza de rompecabezas de madera perforados previamente.  Coloque la pieza de rompecabezas de madera en el ángulo soldada con autógena para arriba en el paso 2.

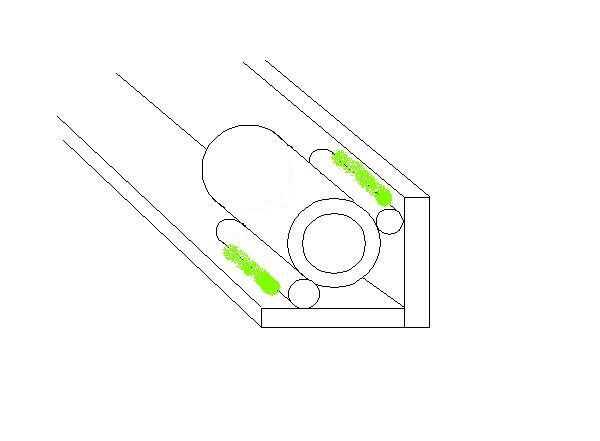

Ver la segunda Ilustración para este paso.  Muestra la manga boquilla en su lugar con dos piezas cortas de llenar el espacio entre la boquilla y el ángulo de la varilla de acero.  Soldadura de un cordón donde ves el verde lima.  Esta es una guía de precisión y soldadura siempre hace cosas para moverse cuando el cordón de soldadura se enfría.  Realizar estas soldaduras primero reduce el movimiento que puede ocurrir.

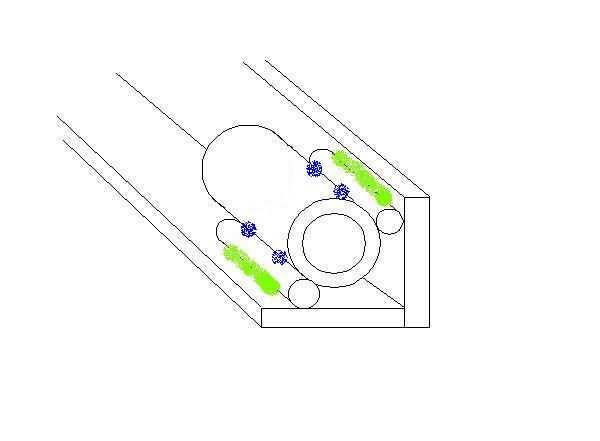

Ver la tercera ilustración para este paso.  Hacer soldaduras de tachuela se muestra en oscuro azules para garantizar la boquilla en su lugar.  (Si el pezón es galvanizado, eliminar el galvanizado antes de soldar).  Las barras de limitan cualquier posible movimiento en la tubería cuando la soldadura fría los granos.
