Plantilla de router para flautas en torno de madera (1 / 4 paso)

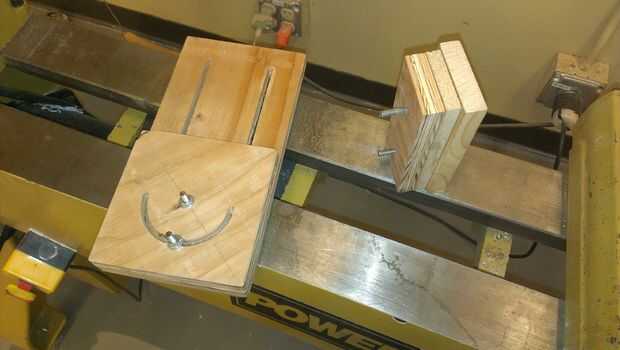

Paso 1: Construir la base deslizante

El torno en techshop tiene un espacio útil que corre a lo largo de su cama por el resto de la herramienta se deslice a lo largo. Usé este hueco poner a una guía y mantener mi plantilla vuelque.

Una pieza de madera, corta exactamente la anchura de la brecha (2.5") y formas ancho 6 pulgadas la guía. Otra pieza, ligeramente más grande (3"), va por debajo de la cama y mantiene la plantilla de volcarse o deslizarse.

La brecha era de 1.5" de profundidad, así que hice otra pieza 2.5" de ancho y deslizarse entre los dos. Sin embargo, necesitó algunos lijado hacia abajo para mantener la corredera al ras con la parte superior de la bancada.

Dos piezas de varilla roscada que se deslizó a través de todas las tres piezas son para apretar su plantilla abajo. (con una tuerca en la parte trasera o pegado a 3 piezas)

Esta losa todo desliza debajo de la cama del torno y sujeta a su plantilla
