Paso 1: Cómo hacer la plantilla
El verano pasado, tuve la privilegiada tarea de construir la cabeza de la efigie de Burning Man para el evento. La cabeza era cerca de 30 veces el volumen de la cabeza generalmente, teniendo en cuenta que el hombre era 3 x su escala habitual y la cabeza era de 3.1 x. En ese tamaño, los lados del paño de la cabeza tradicional no habría durado mucho tiempo con los fuertes vientos 100' en el aire sobre el desierto de Black Rock, por lo que el diseñador dibujó un plan para los lados con los recortes de 44 madera respaldada por paño.
Hacer la cabeza completamente en el desierto implicó cortar los cortes de patrón 22 88 veces cada lado y dos capas de madera contrachapada. Ninguna máquina CNC en mano, por lo que es en la bolsa de herramienta de trucos y técnicas de más de 25 años para hacer del CNC con la mano. Vamos a llamarlo "Control de agilidad Cerebral".
Primero, después de calcular hacia fuera las dimensiones necesarias para que el diseñador plan trabajan fuera sensata con las dimensiones reales de la enorme estructura cerca, puse las líneas en un pedazo de madera contrachapada para hacer que el módulo fácilmente repetido, escalonados y anidados. He añadido 1/8" a las dimensiones finales que quería, así que cuando se completó la plantilla, daría el recorte de tamaño correcto en el material cuando utilice una plantilla guía de 5/8 Buje 1/2" de diámetro recto poco. 5/8" buje, centrados, contará con la broca de corte 1/16" dentro de la plantilla. Utilice una guía de plantilla y un router de penetración para que no dañe su plantilla con la broca que gira y no dañar tu router intentando recortar demasiado material a la vez.

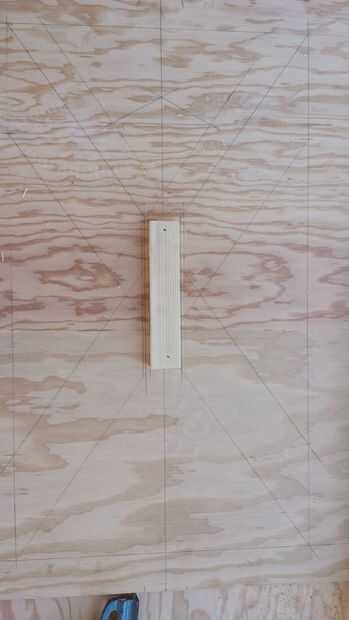

Clavó la primera pieza de madera en el lugar para golpear a mis líneas de diseño y luego el resto de las piezas para completar la plantilla para guiar la fresadora para hacer la plantilla (que guiará la fresadora para hacer los cortes en la pieza actual).
