Paso 2: Crear el archivo de plantilla
Abrir la placa en EAGLE. Hemos prestado éste de Jonathan Foote, un soporte de pedal de arranque de Mac y genio versátil, que lo creó como un controlador de LED alta potencia para conducir el RGB LED de 10W en sus robots de lámpara de escritorio.
En primer lugar cree un archivo de Otherplan que consiste en la parte superior y capas de fondo crema y el contorno de la placa. Si eres nuevo en esto, las capas de crema en un archivo EAGLE son específicamente para pasta de soldadura. Que no todos los tableros de águila — tienen que ser creados por quien hace la Junta.
La forma más sencilla de hacer esto es uso EAGLE asistido por ordenador mecanizado procesador (CAM) para exportar un archivo de Gerber a Otherplan. Archivos Gerber ofrecen una manera agradable, incorporada para aislar las capas de crema y dimensión de la Junta y son un formato que otherplan puede importar fácilmente.

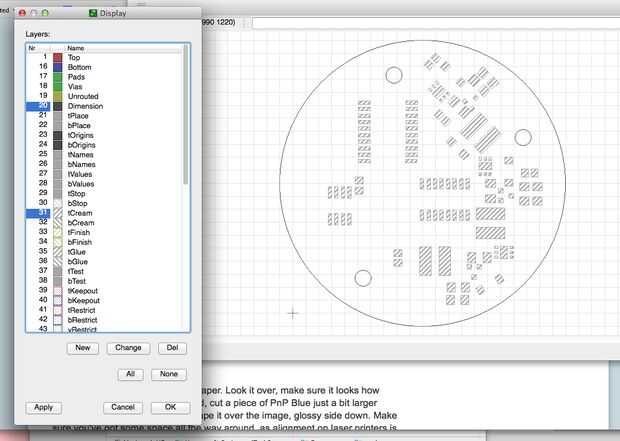

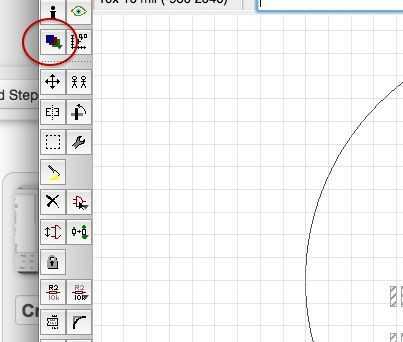

- En primer lugar, aislar a las capas. Haga clic en el botón de capas (etiquetado en una captura de pantalla anterior) y desactivar todo excepto la capa dimensión (20) y la crema superior (tCream, 31) o la crema de la parte inferior (bCream, 32).
- Le invitamos a trabajar con dos capas de crema al mismo tiempo si usted tiene em, pero encontramos uno a la vez es un poco más fácil.

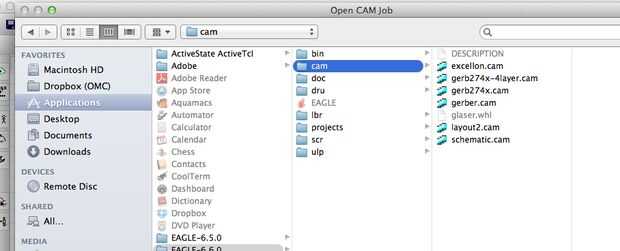

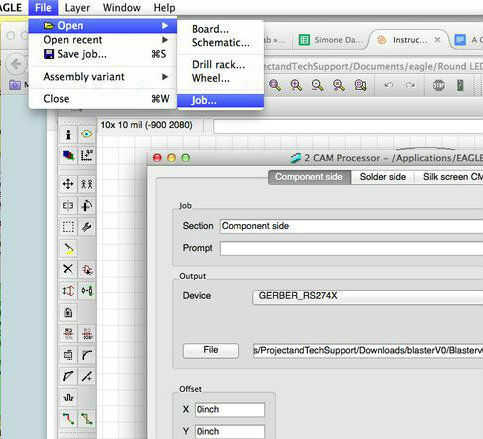

- ¡ Si no estás en la ventana de la CAM cuando se selecciona abrir, no le ofrecerá la opción de abrir un trabajo de la CAM, que puede ser confuso, así que ten cuidado!
