Paso 3: Configurar su Gerber
Las pestañas en la ventana de CAM manejan varios aspectos de las capas y elementos que componen el archivo de Gerber.

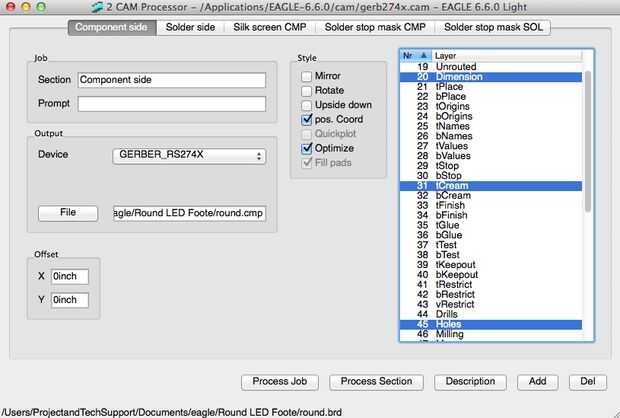

En la ficha de componente :
- En el dispositivo, seleccione "GERBER_RS274X"
- También en la ficha componente , haga clic en el botón de archivo y seleccione donde desea guardar el archivo.
- En la misma ficha, en el lado derecho de la pantalla, asegúrese de seleccionar la capa de dimensión (20), la capa de tCream (31), y si los tienen y desea utilizar para la alineación, los agujeros de la capa (45).

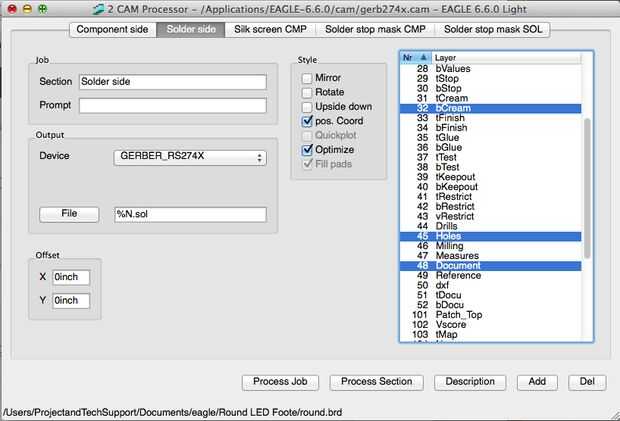

Haga clic en la ficha siguiente, Lado de la soldadura:
- Deje a la configuración de dispositivo y el archivo de la misma.
- En la pestaña de capas , seleccione la capa de dimensión (20) y bCream (32).
Tenga en cuenta que el costado del componente tiene el Gerber para la capa superior de la crema (tCream) y el lado de la soldadura tiene el Gerber para la capa de fondo crema (bCream). Si sólo estás haciendo una plantilla para un lado, introduce la información para el lado que está trabajando.
Dejar el resto de las fichas en sus valores predeterminados.
Una vez que se hacen todas las entradas, haga clic en Proceso de trabajo, y generará el archivo y guardar donde usted lo desee.
