Plantillas para bricolaje tableros del circuito de soldadura. (4 / 7 paso)

Paso 4: usando

Ya que el proceso es muy barato para usar (si tienes un láser - lo siento) usted puede hacer múltiples plantillas, o hacer con un cuchillo para cortar la plantilla para adaptarse.

Aquí, quería antes de la prueba de la tarjeta alimentación las líneas y tuvo que colocar algunos de los componentes a mano para poder probarlo. Corte la plantilla se ajuste alrededor de los componentes y pegadas a la Junta.

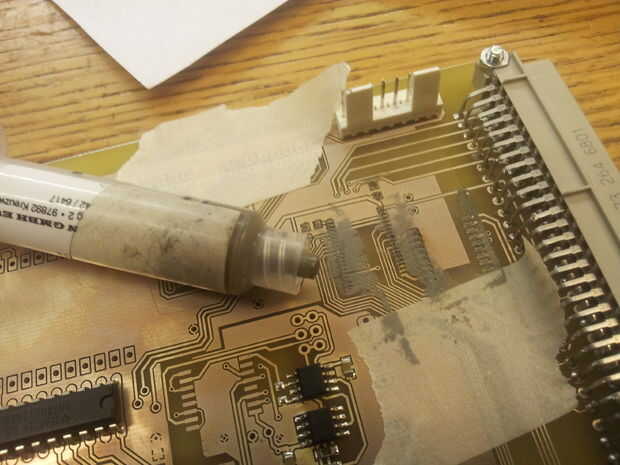

A continuación, apliqué una línea delgada de pasta de soldadura de la jeringa proporcionada.

Entonces rasque la pasta a través de los agujeros...
